Зворотній клапан HCV (картриджного типу)

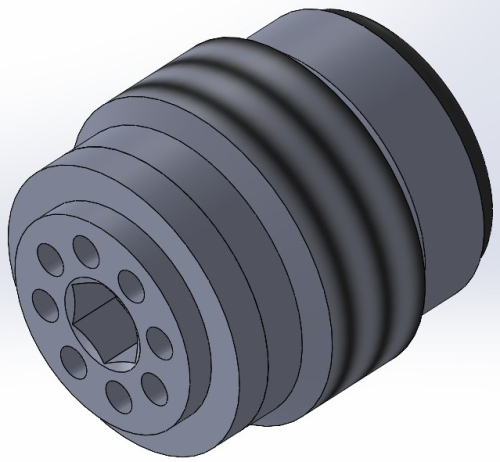

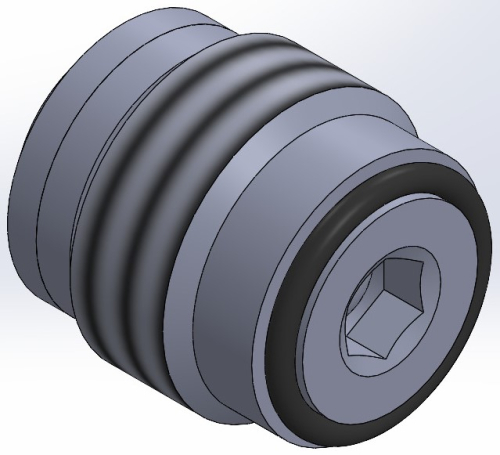

Зворотний клапан картриджного типу, що вкручується, прямої дії.
Основне використання — як блокувальний або вантажоутримувальний пристрій.
HCV дозволяє потоку проходити з порту, картридж має повністю спрямований зворотний клапан, який закривається пружиною, доки на порт не буде прикладено достатній тиск для відкриття.
Потік блокується у протилежному напрямку.
-
НазваХарактеристики
-
Максимальний робочий тиск350 bar
-
Максимальна витрата:від 20 л/хв. до 80 л/хв.
-
Внутрішній витікмакс. 0,10 см3/хв при 350 бар
-
Температуравід -30°C до 110°C
-
Рідинина мінеральній основі або синтетичні зі змащувальними властивостями при в'язкості від 7,4 до 420 сСт
Технічні характеристики
Адаптер типу AGR

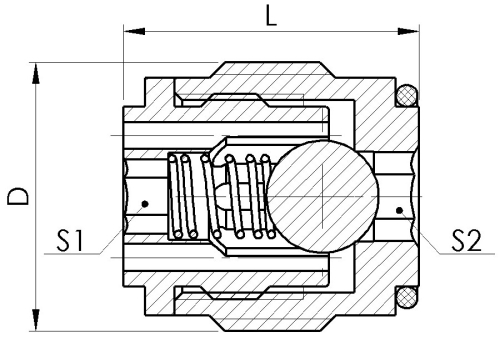

| НАЙМЕНУВАННЯ | РОЗМІРИ | Маса | |||
| D | L | S1 | S2 | ||
| Inch | мм. | мм. | мм. | кг. | |
| HCV G1/4"-20/350 | G1/4"-19 | 17,50 | 2,5 | 3 | 0,012 |
| HCV G3/8"-30/350 | G3/8"-19 | 18,50 | 3 | 4 | 0,020 |
| HCV G1/2"-50/350 | G1/2"-14 | 23 | 5 | 6 | 0,040 |
| HCV G3/4"-80/350 | G3/4"-14 | 28,50 | 8 | 8 | 0,083 |
