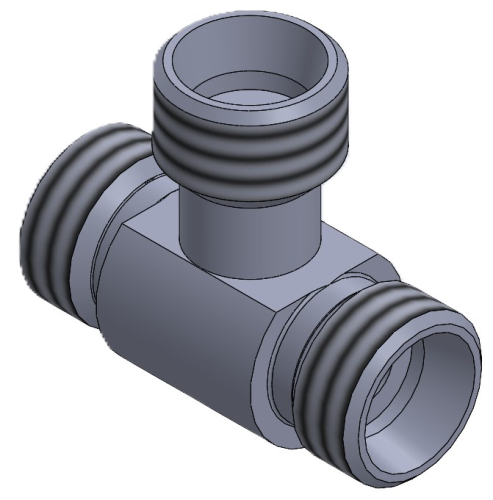

Трійник ТЕ Ш-Ш-Ш
Завантажити в PDF
Трійник тип ТE (24 ﹾШтуцер - Штуцер-Штуцер)
Адаптер типу AGR

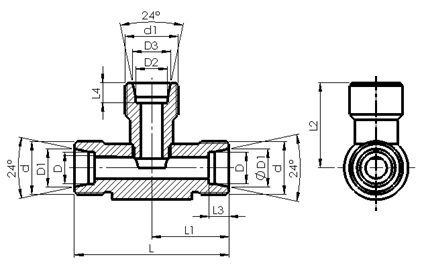

| НАЙМЕНУВАННЯ | d | d1 | D | D1 | D3 | L | L1 | L2 | Маса, кг. |
| TE M14x1,5 8L | M14x1,5 | M14x1,5 | 8 | 10,1 | 10,1 | 44 | 22 | 26 | |
| TE M16x1,5 10L | M16x1,5 | M16x1,5 | 10 | 12,3 | 12,3 | 44 | 22 | 28 | |
| TE M18x1,5 12L | M18x1,5 | M18x1,5 | 12 | 14,3 | 14,3 | 44 | 22 | 27,5 | |
| TE M22x1,5 15L | M22x1,5 | M22x1,5 | 15 | 17,3 | 17,3 | 66 | 33 | 29 | |
| TE M26x1,5 18L | M26x1,5 | M26x1,5 | 18 | 20,3 | 20,3 | 71 | 35,5 | 35,5 | |
| TE M14x1,5 6S | M14x1,5 | M14x1,5 | 6 | 8,1 | 8,1 | 44 | 22 | 26 | |
| TE M16x1,5 8S | M16x1,5 | M16x1,5 | 8 | 10,3 | 10,3 | 44 | 22 | 27 | |
| TE M18x1,5 10S | M18x1,5 | M18x1,5 | 10 | 12,3 | 12,3 | 44 | 22 | 27,5 | |
| TE M20x1,5 12S | M20x1,5 | M20x1,5 | 12 | 14,3 | 14,3 | 58 | 29 | 32 | |
| TE M22x1,5 14S | M22x1,5 | M22x1,5 | 14 | 16,3 | 16,3 | 66 | 33 | 29 | |
| TE M24x1,5 16S | M24x1,5 | M24x1,5 | 16 | 18,3 | 18,3 | 71 | 35,5 | 35,5 |
