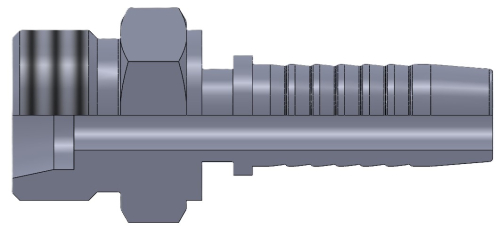

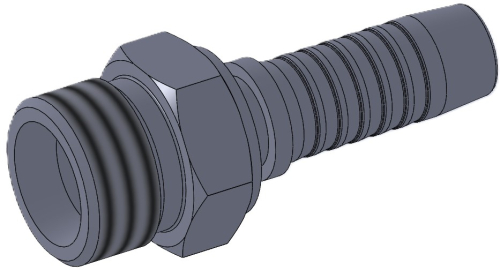

Штуцер CES
Зовнішня різьба метрична з ущільненням по внутрішньому конусу 24 ﹾ
Адаптер типу AGR

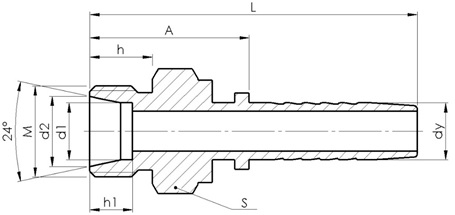

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | Маса | |||||
| dy | Hose | M | S | A | L | d1 | ||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | |
| CES-06 M14x1,5 | 6 | 1/4" | M14x1,5 | 14 | 26 | 50,5 | 6 | 0,026 |
| CES-06 M16x1,5 | 6 | 1/4" | M16x1,5 | 17 | 26 | 50,5 | 8 | 0,033 |
| CES-06 M18x1,5 | 6 | 1/4" | M18x1,5 | 19 | 26 | 50,5 | 10 | 0,038 |
| CES-06 M20x1,5 | 6 | 1/4" | M20x1,5 | 22 | 26 | 50,5 | 12 | 0,051 |
| CES-08 M18x1,5 | 8 | 5/16" | M18x1,5 | 19 | 26 | 51,5 | 10 | 0,04 |
| CES-08 M20x1,5 | 8 | 5/16" | M20x1,5 | 22 | 26 | 51,5 | 12 | 0,053 |
| CES-10 M18x1,5 | 10 | 3/8" | M18x1,5 | 19 | 28 | 57,5 | 10 | 0,046 |
| CES-10 M20x1,5 | 10 | 3/8" | M20x1,5 | 22 | 28 | 57,5 | 12 | 0,055 |
| CES-10 M22x1,5 | 10 | 3/8" | M22x1,5 | 24 | 30 | 59,5 | 14 | 0,066 |
| CES-10 M24x1,5 | 10 | 3/8" | M24x1,5 | 27 | 30 | 59,5 | 16 | 0,077 |
| CES-12 M22x1,5 | 13 | 1/2" | M22x1,5 | 24 | 31 | 62 | 14 | 0,08 |
| CES-12 M24x1,5 | 13 | 1/2" | M24x1,5 | 27 | 31 | 62 | 16 | 0,092 |
| CES-16 M24x1,5 | 16 | 5/8" | M24x1,5 | 24 | 30,5 | 65 | 16 | 0,089 |
| CES-16 M30x2 | 16 | 5/8" | M30x2 | 30 | 34,5 | 70 | 20 | 0,135 |
| CES-20 M30x2 | 20 | 3/4" | M30x2 | 30 | 35 | 74 | 20 | 0,147 |
| CES-20 M36x2 | 20 | 3/4" | M36x2 | 36 | 38 | 77 | 25 | 0,208 |
| CES-20 M42x2 | 20 | 3/4" | M42x2 | 46 | 42 | 81 | 30 | 0,329 |
| CES-25 M36x2 | 25 | 1" | M36x2 | 36 | 39 | 86 | 25 | 0,253 |
| CES-25 M42x2 | 25 | 1" | M42x2 | 46 | 42 | 89 | 30 | 0,353 |
