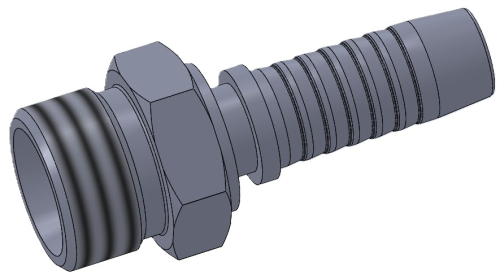

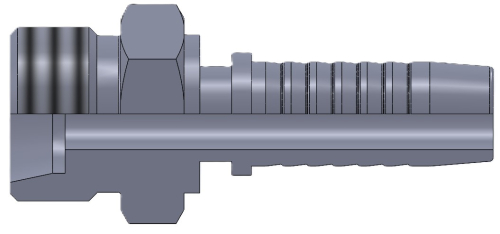

Штуцер CEL
Зовнішня різьба метрична з ущільненням по внутрішньому конусу 24 ﹾ
Адаптер типу AGR

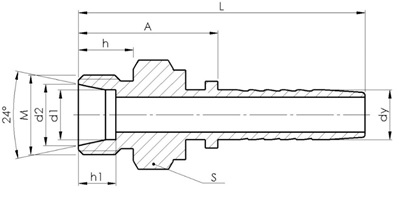

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | Маса | |||||
| dy | Hose | M | S | A | L | d1 | ||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | |
| CEL-06 M12x1,5 | 6 | 1/4" | M12x1,5 | 14 | 26,5 | 52 | 6 | 0,023 |
| CEL-06 M14x1,5 | 6 | 1/4" | M14x1,5 | 14 | 27,5 | 52 | 8 | 0,026 |
| CEL-06 M16x1,5 | 6 | 1/4" | M16x1,5 | 17 | 27,5 | 52 | 10 | 0,032 |
| CEL-06 M18x1,5 | 6 | 1/4" | M18x1,5 | 19 | 26 | 50,5 | 12 | 0,035 |
| CEL-08 M14x1,5 | 8 | 5/16" | M14x1,5 | 14 | 27 | 54 | 8 | 0,027 |
| CEL-08 M16x1,5 | 8 | 5/16" | M16x1,5 | 17 | 27 | 52,5 | 10 | 0,035 |
| CEL-08 M18x1,5 | 8 | 5/16" | M18x1,5 | 22 | 27 | 52,5 | 12 | 0,042 |
| CEL-10 M10x1 | 10 | 3/8" | M10x1 | 14 | 25,5 | 54,5 | 4 | 0,027 |
| CEL-10 M16x1,5 | 10 | 3/8" | M16x1,5 | 19 | 28 | 57,5 | 10 | 0,042 |
| CEL-10 M18x1,5 | 10 | 3/8" | M18x1,5 | 22 | 29 | 58,5 | 12 | 0,053 |
| CEL-10 M22x1,5 | 10 | 3/8" | M22x1,5 | 24 | 30 | 58,5 | 15 | 0,065 |
| CEL-10 M30x2 | 10 | 3/8" | M30x2 | 32 | 30 | 59,5 | 22 | 0,092 |
| CEL-12 M18x1,5 | 13 | 1/2" | M18x1,5 | 22 | 27 | 58 | 12 | 0,049 |
| CEL-12 M22x1,5 | 13 | 1/2" | M22x1,5 | 24 | 30,5 | 61 | 15 | 0,076 |
| CEL-12 M26x1,5 | 13 | 1/2" | M26x1,5 | 27 | 28,5 | 59,5 | 18 | 0,103 |
| CEL-16 M22x1,5 | 16 | 5/8" | M22x1,5 | 22 | 29,5 | 64 | 15 | 0,075 |
| CEL-16 M26x1,5 | 16 | 5/8" | M26x1,5 | 27 | 29,5 | 64 | 18 | 0,102 |
| CEL-16 M27x2 | 16 | 5/8" | M27x2 | 30 | 29,5 | 64 | 18 | 0,117 |
| CEL-16 M30x2 | 16 | 5/8" | M30x2 | 30 | 31,5 | 66 | 22 | 0,116 |
| CEL-20 M26x1,5 | 20 | 3/4" | M26x1,5 | 27 | 32,5 | 69 | 18 | 0,112 |
| CEL-20 M30x2 | 20 | 3/4" | M30x2 | 30 | 32,5 | 69 | 22 | 0,134 |
| CEL-20 M36x2 | 20 | 3/4" | M36x2 | 36 | 33,5 | 70 | 28 | 0,173 |
| CEL-25 M36x2 | 25 | 1" | M36x2 | 36 | 37 | 84 | 28 | 0,232 |
