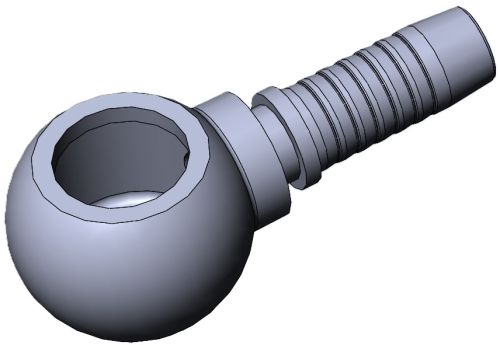

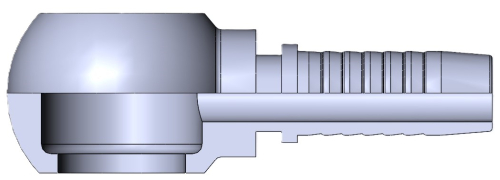

Штуцер Banjo (метричний)
Завантажити в PDF
Штуцер Banjo (метричний)
Адаптер типу AGR

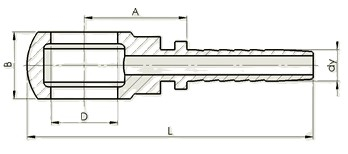

| НАЙМЕНУВАННЯ | Умовний прохід | Кріпильний болт | РОЗМІРИ | МАСА | ||||
| dy | Hose | D | B | A | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | ||
| Штуцер Banjo-06/D10 | 06 | 1/4" | M10x1 | 10 | 10 | 21,5 | 56,5 | 0,016 |
| Штуцер Banjo-06/D12 | 06 | 1/4" | M12x1,5 | 12,1 | 12 | 23 | 60 | 0,020 |
| Штуцер Banjo-06/D14 | 06 | 1/4" | M14x1,5 | 14 | 14 | 21,5 | 60 | 0,032 |
| Штуцер Banjo-06/D16 | 06 | 1/4" | M16x1,5 | 16 | 16 | 26,5 | 67 | 0,039 |
| Штуцер Banjo-06/D18 | 06 | 1/4" | M18x1,5 | 18 | 20 | 28,5 | 69 | 0,020 |
| Штуцер Banjo-08/D10 | 08 | 5/16" | M10x1 | 10 | 12 | 22 | 64 | 0,025 |
| Штуцер Banjo-08/D12 | 08 | 5/16" | M12x1,5 | 12 | 12 | 23,5 | 60 | 0,026 |
| Штуцер Banjo-08/D14 | 08 | 5/16" | M14x1,5 | 14 | 14 | 24,5 | 63 | 0,037 |
| Штуцер Banjo-08/D16 | 08 | 5/16" | M16x1,5 | 16 | 16 | 26,5 | 68 | 0,051 |
| Штуцер Banjo-08/D18 | 08 | 5/16" | M18x1,5 | 18 | 20 | 29,5 | 72 | 0,070 |
| Штуцер Banjo-08/D20 | 08 | 5/16" | M20x1,5 | 20 | 22 | 38,5 | 83 | 0,101 |
| Штуцер Banjo-10/D12 | 10 | 3/8" | M12x1,5 | 12 | 15 | 23,5 | 65 | 0,045 |
| Штуцер Banjo-10/D14 | 10 | 3/8" | M14x1,5 | 14 | 14 | 24,5 | 67 | 0,038 |
| Штуцер Banjo-10/D16 | 10 | 3/8" | M16x1,5 | 16 | 16 | 26,5 | 69 | 0,057 |
| Штуцер Banjo-10/D18 | 10 | 3/8" | M18x1,5 | 18 | 20 | 28,5 | 72 | 0,062 |
| Штуцер Banjo-10/D20 | 10 | 3/8" | M20x1,5 | 20 | 23,5 | 34 | 82 | 0,057 |
| Штуцер Banjo-10/D22 | 10 | 3/8" | M22x1,5 | 22 | 25 | 34 | 82 | 0,119 |
| Штуцер Banjo-12/D12 | 12 | 1/2" | M12x1,5 | 12,1 | 15 | 23,5 | 66 | 0,051 |
| Штуцер Banjo-12/D18 | 12 | 1/2" | M18x1,5 | 18 | 20 | 30,5 | 77 | 0,082 |
| Штуцер Banjo-12/D20 | 12 | 1/2" | M20x1,5 | 20 | 23,5 | 34 | 86 | 0,106 |
| Штуцер Banjo-12/D22 | 12 | 1/2" | M22x1,5 | 22 | 25 | 34 | 86 | 0,104 |
| Штуцер Banjo-12/D26 | 12 | 1/2" | M26x1,5 | 26 | 30 | 37 | 91 | 0,196 |
| Штуцер Banjo-12/D27 | 12 | 1/2" | M27x1,5 | 27 | 30 | 37 | 91 | 0,185 |
| Штуцер Banjo-16/D20 | 16 | 5/8" | M20x1,5 | 20 | 23,5 | 34 | 86 | 0,139 |
| Штуцер Banjo-16/D22 | 16 | 5/8" | M22x1,5 | 22 | 25 | 34 | 87 | 0,147 |
| Штуцер Banjo-16/D26 | 16 | 5/8" | M26x1,5 | 26 | 30 | 37 | 94 | 0,212 |
| Штуцер Banjo-16/D27 | 16 | 5/8" | M27x1,5 | 27 | 30 | 37 | 94 | 0,202 |
| Штуцер Banjo-20/D24 | 20 | 3/4" | M24x1,5 | 24,15 | 28 | 35,5 | 96,5 | 0,201 |
| Штуцер Banjo-20/D26 | 20 | 3/4" | M26x1,5 | 26 | 30 | 38 | 100 | 0,219 |
| Штуцер Banjo-20/D27 | 20 | 3/4" | M27x1,5 | 27 | 30 | 38 | 100 | 0,209 |
| Штуцер Banjo-20/D30 | 20 | 3/4" | M30x1,5 | 30 | 36 | 42 | 106 | 0,279 |
| Штуцер Banjo-25/D27 | 25 | 1" | M27x1,5 | 27 | 30 | 38 | 104 | 0,250 |
| Штуцер Banjo-25/D30 | 25 | 1" | M30x1,5 | 30 | 40 | 45 | 121 | 0,353 |
