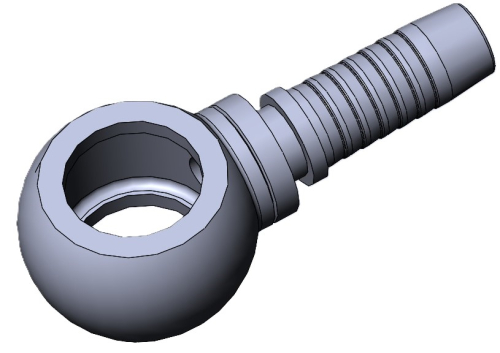

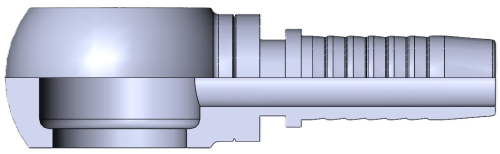

Штуцер Banjo (дюймовий)
Завантажити в PDF
Штуцер Banjo (дюймовий)
Адаптер типу AGR

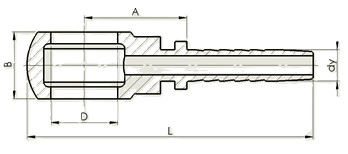

| НАЙМЕНУВАННЯ | Умовний прохід | Кріпильний болт | РОЗМІР | Маса | ||||
| dy | Hose | D | B | A | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | ||
| Штуцер Banjo-06/D1/8" | 06 | 1/4" | G1/8"-28 | 10 | 10 | 24 | ||
| Штуцер Banjo-06/D1/4" | 06 | 1/4" | G1/4"-19 | 13,2 | 14 | 23 | 61,5 | |
| Штуцер Banjo-06/D3/8" | 06 | 1/4" | G3/8"-19 | 16,7 | 17 | 26,5 | 67 | |
| Штуцер Banjo-06/D1/2" | 06 | 1/4" | G1/2"-14 | 21 | 22 | 32,5 | ||
| Штуцер Banjo-08/D1/4" | 08 | 5/16" | G1/4"-19 | 13,2 | 14 | 24 | 66 | |
| Штуцер Banjo-08/D3/8" | 08 | 5/16" | G3/8"-19 | 16,7 | 17 | 26,5 | 68 | |
| Штуцер Banjo-08/D1/2" | 08 | 5/16" | G1/2"-14 | 21 | 22 | 27,5 | 75 | |
| Штуцер Banjo-10/D1/4" | 10 | 3/8" | G1/4"-19 | 13,2 | 14 | 31,5 | ||
| Штуцер Banjo-10/D3/8" | 10 | 3/8" | G3/8"-19 | 16,7 | 17 | 26,5 | 71 | |
| Штуцер Banjo-10/D1/2" | 10 | 3/8" | G1/2"-14 | 21 | 22 | 27,5 | 78 | |
| Штуцер Banjo-12/D3/8" | 12 | 1/2" | G3/8"-19 | 16,7 | 17 | 31 | ||
| Штуцер Banjo-12/D1/2" | 12 | 1/2" | G1/2"-14 | 21 | 22 | 33 | 82 | |
| Штуцер Banjo-12/D5/8" | 12 | 1/2" | G5/8"-14 | 23,3 | 24 | 32,5 | 82 | |
| Штуцер Banjo-12/D3/4" | 12 | 1/2" | G3/4"-14 | 26,5 | 30 | 34,5 | 91 | |
| Штуцер Banjo-16/D1/2" | 16 | 5/8" | G1/2"-14 | 21 | 22 | 31,5 | 93 | |
| Штуцер Banjo-16/D5/8" | 16 | 5/8" | G5/8"-14 | 23,3 | 24 | 32,5 | 89 | |
| Штуцер Banjo-16/D3/4" | 16 | 5/8" | G3/4"-14 | 26,5 | 30 | 34,5 | 90 | |
| Штуцер Banjo-20/D3/4" | 20 | 3/4" | G3/4"-14 | 26,5 | 30 | 35 | 100 | |
| Штуцер Banjo-20/D1" | 20 | 3/4" | G1"-11 | 33,4 | 38 | 48 | 106 | |
| Штуцер Banjo-25/D1" | 25 | 1" | G1"-11 | 33,4 | 38 | 43 | 121 | |
