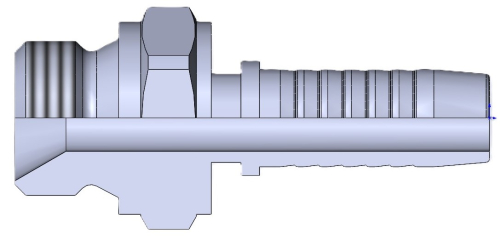

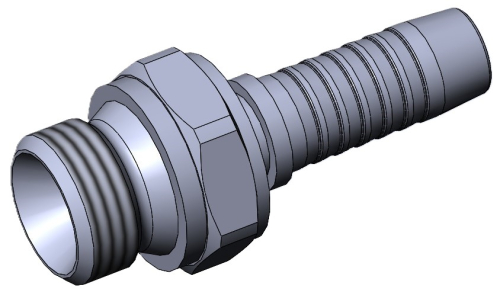

Штуцер AGR
Зовнішня різьба дюймова з ущільненням по внутрішньому конусу 60 ﹾ, та встановлення з металогумовим кільцем в різьбові отвори (порт)
Адаптер типу AGR

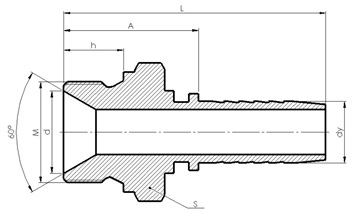

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | Маса | ||||
| dy | Hose | M | S | A | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | |
| AGR-06 G1/8" | 6 | 1/4" | G1/8"-28 | 14 | 25,5 | 50 | 0,022 |
| AGR-06 G1/4" | 6 | 1/4" | G1/4"-19 | 19 | 30 | 54,5 | 0,039 |
| AGR-06 G3/8" | 6 | 1/4" | G3/8"-19 | 22 | 30 | 58 | 0,05 |
| AGR-06 G1/2" | 6 | 1/4" | G1/2"-14 | 27 | 33 | 57,5 | 0,078 |
| AGR-08 G1/4" | 8 | 5/16" | G1/4"-19 | 19 | 28 | 53,5 | 0,04 |
| AGR-08 G3/8" | 8 | 5/16" | G3/8"-19 | 22 | 29 | 54,5 | 0,053 |
| AGR-08 G1/2" | 8 | 5/16" | G1/2"-14 | 27 | 33,5 | 59 | 0,083 |
| AGR-10 G1/4" | 10 | 3/8" | G1/4"-19 | 19 | 30 | 55,5 | 0,041 |
| AGR-10 G3/8" | 10 | 3/8" | G3/8"-19 | 22 | 29,5 | 59 | 0,056 |
| AGR-10 G1/2" | 10 | 3/8" | G1/2"-14 | 27 | 33 | 62,5 | 0,082 |
| AGR-12 G3/8" | 13 | 1/2" | G3/8"-19 | 22 | 30,5 | 61,5 | 0,064 |
| AGR-12 G1/2" | 13 | 1/2" | G1/2"-14 | 27 | 33 | 64 | 0,096 |
| AGR-12 G5/8" | 13 | 1/2" | G5/8"-14 | 30 | 35,5 | 66,5 | 0,115 |
| AGR-12 G3/4" | 13 | 1/2" | G3/4"-14 | 32 | 35,5 | 66,5 | 0,13 |
| AGR-16 G1/2" | 16 | 5/8" | G1/2"-14 | 27 | 37 | 72 | 0,105 |
| AGR-16 G3/4" | 16 | 5/8" | G3/4"-14 | 32 | 37 | 72 | 0,151 |
| AGR-16 G1" | 16 | 5/8" | G1"-11 | 41 | 41 | 75 | 0,23 |
| AGR-20 G1/2" | 20 | 3/4" | G1/2"-14 | 27 | 36 | 75 | 0,117 |
| AGR-20 G5/8" | 20 | 3/4" | G5/8"-14 | 30 | 38 | 77 | 0,135 |
| AGR-20 G3/4" | 20 | 3/4" | G3/4"-14 | 32 | 38 | 77 | 0,158 |
| AGR-20 G1" | 20 | 3/4" | G1"-11 | 41 | 41 | 80 | 0,225 |
| AGR-25 G3/4" | 25 | 1" | G3/4"-14 | 32 | 40 | 87 | 0,209 |
| AGR-25 G1" | 25 | 1" | G1"-11 | 41 | 42 | 89 | 0,28 |
| AGR-25 G1.1/4" | 25 | 1" | G1.1/4"-11 | 50 | 44 | 91 | 0,387 |
