Штуцер AGORFS
Завантажити в PDF

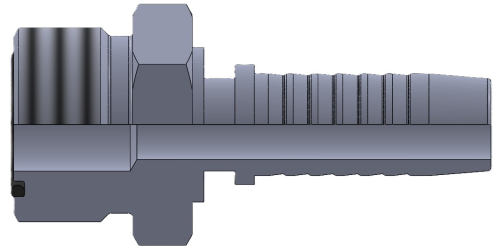

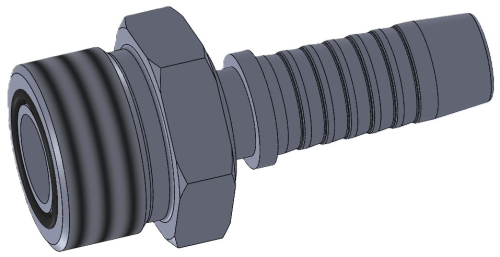

Штуцер AGORFS
Зовнішня різьба дюймова з ущільнювальним кільцем O-Ring по торцю
Адаптер типу AGR

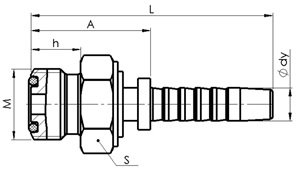

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | Маса | ||||
| dy | Hose | M | S | A | L | |||
| мм. | Inch | дюйм | мм. | мм. | мм. | мм. | кг. | |
| AGORFS-06 9/16" | 6 | 1/4" | 9/16"-18UNF | 17 | 24 | 48,5 | 7,65x1,78 | 0,029 |
| AGORFS-06 11/16" | 6 | 1/4" | 11/16"-16UNF | 19 | 25 | 49,5 | 9,25x1,78 | 0,039 |
| AGORFS-08 11/16" | 8 | 5/16" | 11/16"-16UNF | 19 | 25,5 | 52,5 | 9,25х1,78 | 0,042 |
| AGORFS-10 11/16" | 10 | 3/8" | 11/16"-16UNF | 19 | 25,5 | 54,5 | 9,25х1,78 | 0,042 |
| AGORFS-10 13/16" | 10 | 3/8" | 13/16"-16UNF | 22 | 28,5 | 57,5 | 12,42х1,78 | 0,064 |
| AGORFS-10 1" | 10 | 3/8" | 1"-14UNF | 27 | 31 | 60 | 15,60х1,78 | 0,093 |
| AGORFS-12 13/16" | 12 | 1/2" | 13/16"-16UNF | 22 | 28,5 | 59 | 12,42х1,78 | 0,068 |
| AGORFS-12 1" | 12 | 1/2" | 1"-14UNF | 27 | 31 | 61,5 | 15,60х1,78 | 0,1 |
| AGORFS-12 1.3/16" | 12 | 1/2" | 1.3/16"-12UNF | 32 | 35 | 65,5 | 18,77х1,78 | 0,156 |
| AGORFS-16 1" | 16 | 5/8" | 1"-14UNF | 27 | 31 | 65 | 15,60х1,78 | 0,11 |
| AGORFS-16 1.3/16" | 16 | 5/8" | 1.3/16"-12UNF | 32 | 35 | 69 | 18,77х1,78 | 0,163 |
| AGORFS-20 1.3/16" | 20 | 3/4" | 1.3/16"-12UNF | 32 | 35 | 73,5 | 18,77х1,78 | 0,168 |
| AGORFS-20 1.7/16" | 20 | 3/4" | 1.7/16"-12UNF | 41 | 39 | 77,5 | 23,52х1,78 | 0,274 |
| AGORFS-25 1.7/16" | 25 | 1" | 1.7/16"-12UNF | 41 | 39 | 86 | 23,52х1,78 | 0,302 |
| AGORFS-25 1.11/16" | 25 | 1" | 1.11/16"-12UNF | 46 | 39 | 86 | 29,87х1,78 | 0,402 |
