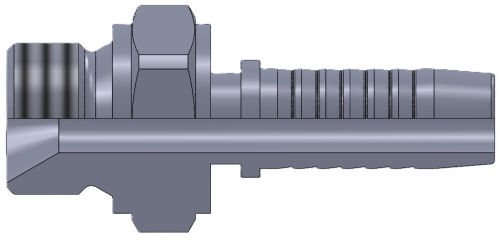

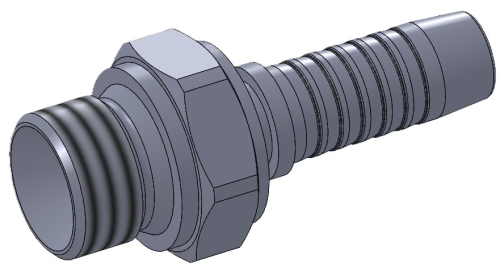

Штуцер AGM
Зовнішня різьба метрична з ущільненням по внутрішньому конусу 60 ﹾ, та встановлення з металогумовим кільцем в різьбові отвори (порт)
Адаптер типу AGR

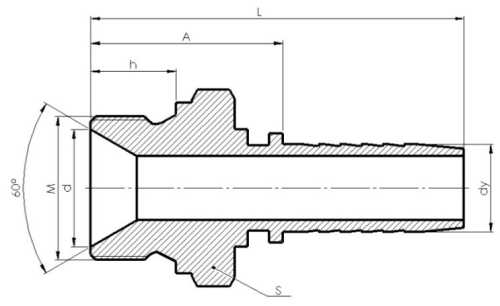

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | Маса | ||||
| dy | Hose | M | S | A | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | |
| AGM-06 M10x1 | 6 | 1/4" | M10x1 | 14 | 21,5 | 46 | 0,018 |
| AGM-06 M12x1,5 | 6 | 1/4" | M12x1,5 | 17 | 25,5 | 50 | 0,026 |
| AGM-06 M14x1,5 | 6 | 1/4" | M14x1,5 | 19 | 28 | 52,5 | 0,036 |
| AGM-06 M16x1,5 | 6 | 1/4" | M16x1,5 | 22 | 27,5 | 52 | 0,043 |
| AGM-06 M18x1,5 | 6 | 1/4" | M18x1,5 | 24 | 29 | 53,5 | 0,054 |
| AGM-08 M14x1,5 | 8 | 5/16" | M14x1,5 | 19 | 30 | 55,5 | 0,045 |
| AGM-08 M16x1,5 | 8 | 5/16" | M16x1,5 | 22 | 30 | 55,5 | 0,053 |
| AGM-08 M18x1,5 | 8 | 5/16" | M18x1,5 | 24 | 30 | 55,5 | 0,058 |
| AGM-08 M20x1,5 | 8 | 5/16" | M20x1,5 | 27 | 32 | 57,5 | 0,07 |
| AGM-10 M16x1,5 | 10 | 3/8" | M16x1,5 | 22 | 31 | 56,5 | 0,058 |
| AGM-10 M18x1,5 | 10 | 3/8" | M18x1,5 | 22 | 28,5 | 58 | 0,055 |
| AGM-10 M20x1,5 | 10 | 3/8" | M20x1,5 | 27 | 32 | 57,5 | 0,074 |
| AGM-12 M18x1,5 | 13 | 1/2" | M18x1,5 | 24 | 31,5 | 62,5 | 0,077 |
| AGM-12 M20x1,5 | 13 | 1/2" | M20x1,5 | 27 | 33,5 | 64,5 | 0,095 |
| AGM-12 M22x1,5 | 13 | 1/2" | M22x1,5 | 27 | 33,5 | 64,5 | 0,104 |
| AGM-12 M24x1,5 | 13 | 1/2" | M24x1,5 | 30 | 33,5 | 64,5 | 0,107 |
| AGM-12 M27x1,5 | 13 | 1/2" | M27x1,5 | 32 | 36 | 68,5 | 0,135 |
| AGM-16 M24x1,5 | 16 | 5/8" | M24x1,5 | 30 | 35 | 69 | 0,128 |
| AGM-16 M27x1,5 | 16 | 5/8" | M27x1,5 | 32 | 36 | 70 | 0,147 |
| AGM-16 M27x2 | 16 | 5/8" | M27x2 | 32 | 36 | 70 | 0,149 |
| AGM-16 M30x1,5 | 16 | 5/8" | M30x1,5 | 36 | 38 | 72 | 0,178 |
| AGM-20 M30x1,5 | 20 | 3/4" | M30x1,5 | 36 | 39 | 78 | 0,192 |
| AGM-20 M30x2 | 20 | 3/4" | M30x2 | 36 | 39 | 78 | 0,192 |
| AGM-20 M33x1,5 | 20 | 3/4" | M33x1,5 | 41 | 41 | 80 | 0,233 |
| AGM-20 M33x2 | 20 | 3/4" | M33x2 | 41 | 41 | 80 | 0,233 |
| AGM-20 M36x1,5 | 20 | 3/4" | M36x1,5 | 41 | 41 | 80 | 0,244 |
| AGM-20 M36x2 | 20 | 3/4" | M36x2 | 41 | 41 | 80 | 0,244 |
| AGM-25 M36x1,5 | 25 | 1" | M36x1,5 | 41 | 42 | 89 | 0,295 |
| AGM-25 M36x2 | 25 | 1" | M36x2 | 41 | 42 | 89 | 0,293 |
| AGM-25 M39x1,5 | 25 | 1" | M39x1,5 | 46 | 48 | 95 | 0,401 |
| AGM-25 M39x2 | 25 | 1" | M39x2 | 46 | 48 | 95 | 0,399 |
| AGM-25 M42x1,5 | 25 | 1" | M42x1,5 | 50 | 48 | 95 | 0,456 |
| AGM-25 M42x2 | 25 | 1" | M42x2 | 50 | 48 | 95 | 0,456 |
