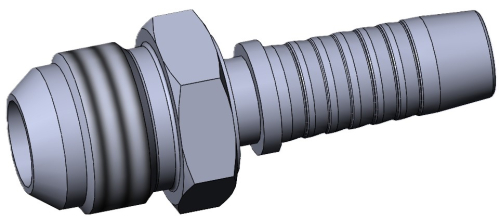

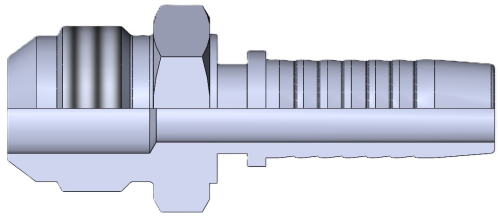

Штуцер AGJ
Зовнішня різьба дюймова з ущільненням по зонішньому конусу 74 ﹾ
Адаптер типу AGR

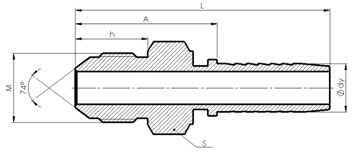

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | Маса | ||||
| dy | Hose | M | S | A | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | |
| AGJ-06 7/16" | 6 | 1/4" | 7/16"-20 | 12 | 27 | 24,5 | 0,018 |
| AGJ-06 1/2" | 6 | 1/4" | 1/2"-20 | 14 | 27 | 51,5 | 0,023 |
| AGJ-06 9/16" | 6 | 1/4" | 9/16"-18 | 17 | 28 | 52,5 | 0,029 |
| AGJ-08 1/2" | 8 | 5/16" | 1/2"-20 | 14 | 27 | 52,5 | 0,025 |
| AGJ-08 9/16" | 8 | 5/16" | 9/16"-18 | 17 | 28 | 53,5 | 0,031 |
| AGJ-08 3/4" | 8 | 5/16" | 3/4"-16 | 19 | 29,5 | 55 | 0,045 |
| AGJ-10 9/16" | 10 | 3/8" | 9/16"-18 | 17 | 28 | 53,5 | 0,033 |
| AGJ-10 3/4" | 10 | 3/8" | 3/4"-16 | 19 | 32 | 57,5 | 0,051 |
| AGJ-10 7/8" | 10 | 3/8" | 7/8"-14 | 24 | 34,5 | 60 | 0,069 |
| AGJ-12 1/2" | 12 | 1/2" | 1/2"-20 | 17 | 30 | 61 | 0,044 |
| AGJ-12 3/4" | 12 | 1/2" | 3/4"-16 | 19/22 | 39 | 70 | 0,080 |
| AGJ-12 7/8" | 12 | 1/2" | 7/8"-14 | 24 | 34,5 | 65 | 0,080 |
| AGJ-12 1.1/16" | 12 | 1/2" | 1.1/16"-12 | 30 | 39,5 | 70 | 0,130 |
| AGJ-16 7/8" | 16 | 5/8" | 7/8"-14 | 24 | 34,5 | 66,5 | 0,087 |
| AGJ-16 1.1/16" | 16 | 5/8" | 1.1/16"-12 | 30 | 39,5 | 71,5 | 0,136 |
| AGJ-20 7/8" | 20 | 3/4" | 7/8"-14 | 27 | 39,5 | 72,5 | 0,108 |
| AGJ-20 1.1/16" | 20 | 3/4" | 1.1/16"-12 | 27/32 | 43 | 82 | 0,164 |
| AGJ-20 1.5/16" | 20 | 3/4" | 1.5/16"-12 | 36 | 41,5 | 79,5 | 0,203 |
| AGJ-25 1.1/16" | 25 | 1" | 1.1/16-12 | 32 | 41,5 | 87,5 | 0,203 |
| AGJ-25 1.5/16" | 25 | 1" | 1.5/16"-12 | 36 | 43 | 90 | 0,251 |
| AGJ-25 1.5/8" | 25 | 1" | 1.5/8"-12 | 41 | 47 | 91 | 0,380 |
