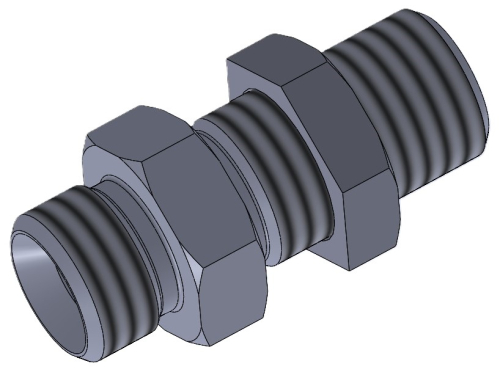

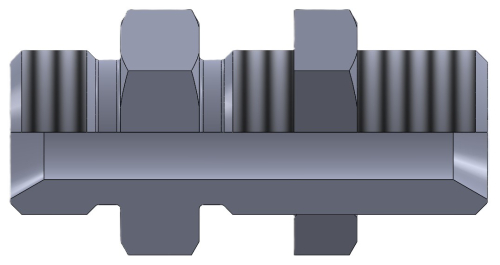

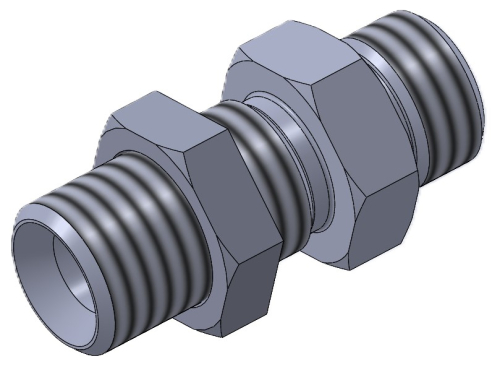

Різьбове з'єднання перебірне АМ
-
НазваХарактеристики
-
Тип з'єднанняпрямий адаптер
-
Ущільненняпо конусу 60ﹾ
-
РізьбаМетрична зовнішня
-
МатеріалСталь
Технічні характеристики
Адаптер типу AGR

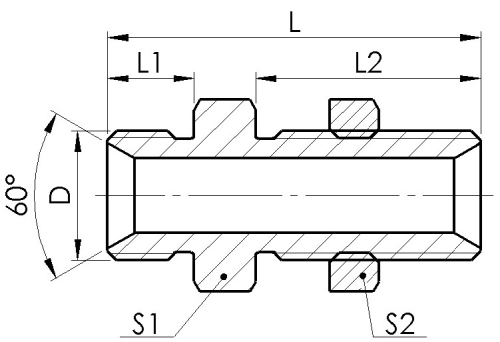

| НАЙМЕНУВАННЯ | РОЗМІРИ | МАСА | |||||
| S1 | S2 | D | L | L1 | L2 | ||
| мм. | мм. | мм./Inch | мм. | мм. | мм. | кг. | |
| АМ М14х1,5/М14х1,5 | 19 | 19 | М14х1,5 | 48 | 11 | 30 | |
| АМ М16х1,5/М16х1,5 | 22 | 22 | М16х1,5 | 55,5 | 12,5 | 35 | |
| АМ М18х1,5/М18х1,5 | 24 | 24 | М18х1,5 | 56 | 14 | 32 | |
| АМ М22х1,5/М22х1,5 | 27 | 27 | М22х1,5 | 60 | 15 | 34 | |
| AM G1/4"/G1/4" | 19 | 19 | G1/4"-19 | 48 | 11 | 30 | |
| AM G3/8"/G3/8" | 22 | 22 | G3/8"-19 | 55,5 | 12,5 | 35 | |
| AM G1/2"/G1/2" | 27 | 27 | G1/2"-14 | 64 | 14 | 39 | |
| AM G3/4"/G3/4" | 32 | 32 | G3/4"-14 | 73 | 16 | 46 | |
| AM G1"/G1" | 41 | 41 | G1"-11 | 86 | 18 | 55,5 | |
