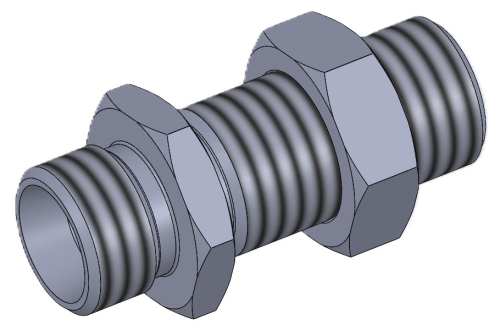

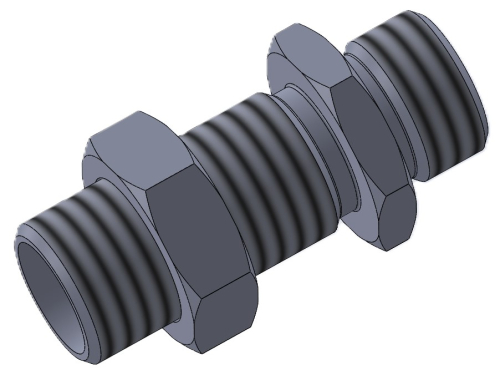

Різьбове з'єднання перебірне АЕ
-
НазваХарактеристики
-
Тип з'єднанняпрямий адаптер
-
Ущільненняпо конусу 24ﹾ
-
РізьбаМетрична зовнішня
-
МатеріалСталь

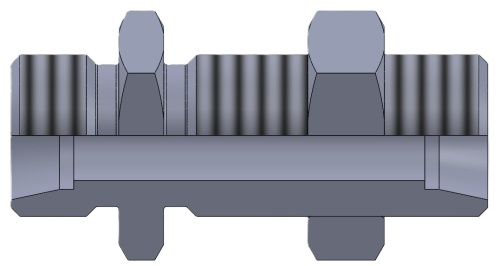

Технічні характеристики
Адаптер типу AGR

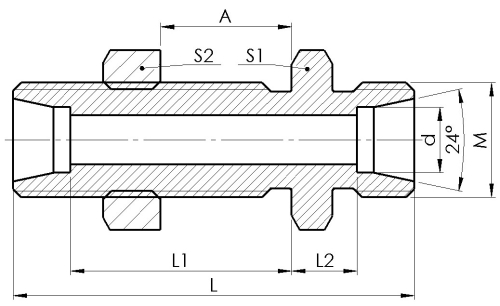

| НАЙМЕНУВАННЯ | СЕРІЯ | РОЗМІРИ | Маса | |||||||
| S1 | S2 | M | d | A | L | L1 | L2 | |||
| мм. | мм. | мм. | мм. | мм. | мм. | мм. | мм. | кг. | ||
| AE M12x1,5 6L | L | 17 | 17 | М12х1,5 | 6 | 16 | 48 | 27 | 7 | |
| AE M14x1,5 8L | L | 19 | 19 | М14х1,5 | 8 | 16 | 49 | 27 | 8 | 0,058 |
| AE M16x1,5 10L | L | 19 | 22 | М16х1,5 | 10 | 16 | 52 | 28 | 10 | 0,07 |
| AE M18x1,5 12L | L | 24 | 24 | М18х1,5 | 12 | 16 | 53 | 29 | 10 | 0,092 |
| AE M22x1,5 15L | L | 27 | 30 | М22х1,5 | 15 | 16 | 58 | 31 | 12 | 0,15 |
| AE M26x1,5 18L | L | 32 | 36 | М26х1,5 | 18 | 16 | 61 | 33 | 14 | 0,213 |
| AE M30x2 22L | L | 36 | 41 | М30х2 | 22 | 16 | 66 | 34,5 | 16,5 | 0,28 |
| AE M36x2 28L | L | 41 | 41 | М36х2 | 28 | 16 | 69 | 35,5 | 18,5 | |
| AE M14x1,5 6S | S | 19 | 19 | М14х1,5 | 6 | 16 | 55 | 29 | 12 | |
| AE M16x1,5 8S | S | 22 | 22 | М16х1,5 | 8 | 16 | 56 | 29 | 13 | |
| AE M18x1,5 10S | S | 24 | 24 | М18х1,5 | 10 | 16 | 59 | 29,5 | 14,5 | |
| AE M20x1,5 12S | S | 27 | 27 | М20х1,5 | 12 | 16 | 60 | 30,5 | 14,5 | |
| AE M22x1,5 14S | S | 30 | 30 | М22х1,5 | 14 | 16 | 65 | 32 | 17 | |
| AE M24x1,5 16S | S | 32 | 32 | М24х1,5 | 16 | 16 | 65 | 31,5 | 16,5 | |
| AE M30x2 20S | S | 41 | 41 | М30х2 | 20 | 16 | 72 | 33,5 | 17,5 | |
| AE M36x2 25S | S | 46 | 41 | М36х2 | 25 | 16 | 79 | 35 | 20 | |
