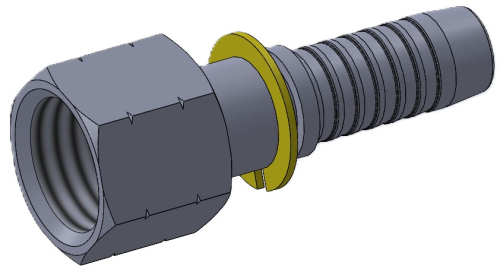

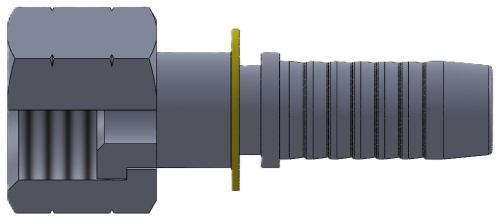

Комплект фітинга ORFS прямий
Завантажити в PDF
Комплект фітинга ORFS прямий
Гайка дюймова з ущільненням по торцю ніпеля
Адаптер типу AGR
| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | ||||
| dy | Hose | M | S | A | L | ||
| мм. | Inch | Inch | мм. | мм. | мм. | кг. | |
| ORFS-06 9/16" | 6 | 1/4" | 9/16"-18 | 19 | 20 | 44,5 | 0,036 |
| ORFS-06 11/16" | 6 | 1/4" | 11/16"-16 | 22 | 22,5 | 48,5 | 0,050 |
| ORFS-06 13/16" | 6 | 1/4" | 13/16"-16 | 24 | 26 | 51,5 | 0,080 |
| ORFS-08 9/16" | 8 | 5/16" | 9/16"-18 | 19 | 21 | 46,5 | 0,041 |
| ORFS-08 11/16" | 8 | 5/16" | 11/16"-16 | 22 | 23 | 48,5 | 0,050 |
| ORFS-08 13/16" | 8 | 5/16" | 13/16"-16 | 24 | 24,5 | 50 | 0,090 |
| ORFS-10 9/16" | 10 | 3/8" | 9/16"-18 | 19 | 22,5 | 50,5 | 0,043 |
| ORFS-10 11/16" | 10 | 3/8" | 11/16"-16 | 22 | 24,5 | 53 | 0,060 |
| ORFS-10 13/16" | 10 | 3/8" | 13/16"-16 | 24 | 24,5 | 53 | 0,080 |
| ORFS-12 11/16" | 12 | 1/2" | 11/16"-16 | 22 | 23 | 52 | 0,057 |
| ORFS-12 13/16" | 12 | 1/2" | 13/16"-16 | 24 | 24,5 | 53 | 0,090 |
| ORFS-12 1" | 12 | 1/2" | 1"-14 | 30 | 24,5 | 53 | 0,126 |
| ORFS-12 1.3/16" | 12 | 1/2" | 1.3/16"-12 | 36 | 32,5 | 61 | 0,148 |
| ORFS-16 1" | 16 | 5/8" | 1"-14 | 30 | 30 | 62 | 0,138 |
| ORFS-16 1.3/16" | 16 | 5/8" | 1.3/16"-12 | 36 | 32 | 64 | 0,171 |
| ORFS-20 1" | 20 | 3/4" | 1"-14 | 30 | 20,5 | 57 | 0,122 |
| ORFS-20 1.3/16" | 20 | 3/4" | 1.3/16"-12 | 36 | 25 | 63 | 0,190 |
| ORFS-20 1.7/16" | 20 | 3/4" | 1.7/16"-12 | 41 | 35 | 71,5 | 0,282 |
| ORFS-25 1.7/16" | 25 | 1" | 1.7/16"-12 | 41 | 39 | 87 | 0,322 |
| ORFS-25 1.11/16" | 25 | 1" | 1.11/16"-12 | 50 | 35 | 82 | 0,408 |
