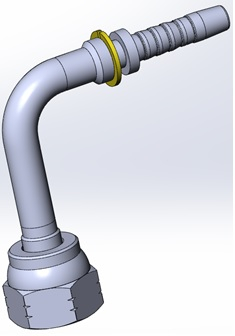

Комплект фітинга ORFS кутовий 90ﹾ подовжений
Завантажити в PDF
Комплект фітинга ORFS кутовий 90ﹾ подовжений (long)
Адаптер типу AGR

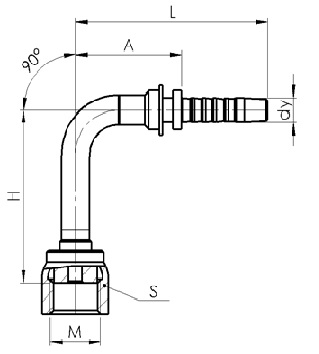

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Hose | M | S | A | H | L | ||
| мм. | Inch | Inch | мм. | мм. | мм. | мм. | кг. | |
| ORFS-06 9/16"-90 long | 6 | 1/4" | 9/16"-18 | 19 | 30,5 | 46 | 55 | 0,056 |
| ORFS-06 11/16"-90 long | 6 | 1/4" | 11/16"-16 | 22 | 30,5 | 46 | 55 | 0,066 |
| ORFS-10 11/16"-90 long | 10 | 5/16" | 11/16"-16 | 22 | 47 | 54 | 75,5 | 0,066 |
| ORFS-10 13/16"-90 long | 10 | 5/16" | 13/16"-16 | 24 | 47 | 54 | 75,5 | 0,124 |
| ORFS-12 13/16"-90 long | 12 | 1/2" | 13/16"-16 | 24 | 45 | 64 | 73,5 | 0,142 |
| ORFS-16 1"-90 long | 16 | 5/8" | 1"-14 | 32 | 51 | 96 | 84,5 | 0,274 |
| ORFS-16 1.3/16"-90 long | 16 | 5/8" | 1.3/16"-12 | 36 | 51 | 96 | 85 | 0,303 |
| ORFS-20 1.3/16"-90 long | 20 | 3/4" | 1.3/16"-12 | 36 | 55 | 96 | 91,5 | 0,332 |
| ORFS-25 1.7/16"-90 long | 25 | 1" | 1.7/16"-12 | 41 | 71 | 114 | 119 | 0,643 |
