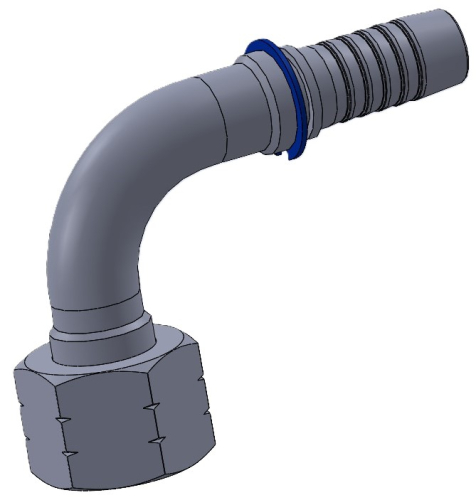

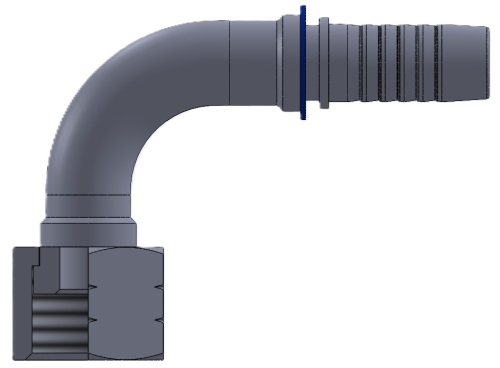

Комплект фітинга ORFS кутовий 90ﹾ
Завантажити в PDF
Комплект фітинга ORFS кутовий 90ﹾ
Гайка дюймова з ущільненням по торцю ніпеля
Адаптер типу AGR
| НАЙМЕНУВАННЯ | dy | Inch | M | S | A | H | L | Маса, кг. |
| ORFS-06 9/16"-90 | 12 | 1/2" | 11/16"-16 | 22 | 40,5 | 51 | 69 | 0,099 |
| ORFS-06 11/16"-90 | 6 | 1/4" | 11/16"-16 | 22 | 28 | 30 | 53,5 | 0,060 |
| ORFS-06 13/16"-90 | 6 | 1/4" | 13/16"-16 | 24 | 29,5 | 32 | 55 | 0,070 |
| ORFS-08 9/16"-90 | 8 | 5/16" | 9/16"-18 | 19 | 30,5 | 26,5 | 56 | 0,050 |
| ORFS-08 11/16"-90 | 8 | 5/16" | 11/16"-16 | 22 | 45 | 32 | 70,5 | 0,070 |
| ORFS-10 9/16"-90 | 10 | 3/8" | 9/16"-18 | 19 | 47 | 40,5 | 75,5 | 0,076 |
| ORFS-10 11/16"-90 | 10 | 3/8" | 11/16"-16 | 22 | 47 | 40,5 | 75,5 | 0,090 |
| ORFS-10 13/16"-90 | 10 | 3/8" | 13/16"-16 | 24 | 33 | 39 | 61,5 | 0,093 |
| ORFS-12 13/16"-90 | 12 | 1/2" | 13/16"-16 | 24 | 45 | 42 | 73,5 | 0,130 |
| ORFS-12 1"-90 | 12 | 1/2" | 1"-14 | 30 | 45 | 42 | 73,5 | 0,165 |
| ORFS-12 1.3/16"-90 | 12 | 1/2" | 1.3/16"-12 | 36 | 45 | 42 | 73,5 | 0,213 |
| ORFS-16 1"-90 | 16 | 5/8" | 1"-14 | 32 | 51 | 49 | 85 | 0,227 |
| ORFS-16 1.3/16"-90 | 16 | 5/8" | 1.3/16"-12 | 36 | 46,5 | 48 | 78,5 | 0,240 |
| ORFS-20 1.3/16"-90 | 20 | 3/4" | 1.3/16"-12 | 36 | 55 | 49 | 91,5 | 0,270 |
| ORFS-20 1.7/16"-90 | 20 | 3/4" | 1.7/16"-12 | 41 | 62 | 60 | 98,5 | 0,359 |
| ORFS-25 1.7/16"-90 | 25 | 1" | 1.7/16"-12 | 41 | 74 | 59,5 | 122 | 0,510 |
