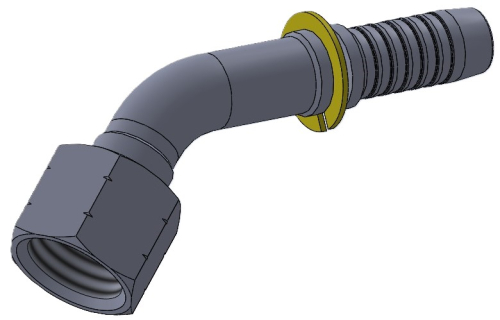

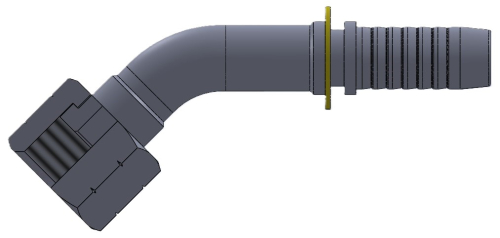

Комплект фітинга ORFS кутовий 45ﹾ
Завантажити в PDF
Комплект фітинга ORFS кутовий 45ﹾ
Гайка дюймова з ущільненням по торцю ніпеля
Адаптер типу AGR

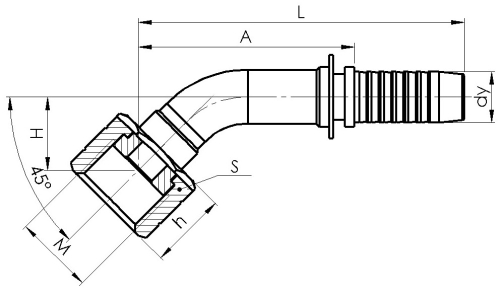

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Inch | M | S | A | H | L | ||
| мм. | Inch | Inch | мм. | мм. | мм. | мм. | кг. | |
| ORFS-06 9/16"-45 | 6 | 1/4" | 9/16"-18 | 19 | 45 | 18 | 69,5 | 0,045 |
| ORFS-06 11/16"-45 | 6 | 1/4" | 11/16"-16 | 22 | 46 | 22 | 71,5 | 0,062 |
| ORFS-06 13/16"-45 | 6 | 1/4" | 13/16"-16 | 24 | 49 | 22 | 74,5 | 0,085 |
| ORFS-08 9/16"-45 | 8 | 5/16" | 9/16"-18 | 19 | 45 | 20 | 70,5 | 0,051 |
| ORFS-08 11/16"-45 | 8 | 5/16" | 11/16"-16 | 22 | 56 | 24 | 81,5 | 0,067 |
| ORFS-10 9/16"-45 | 10 | 3/8" | 9/16"-18 | 19 | 52 | 24 | 80 | 0,070 |
| ORFS-10 11/16"-45 | 10 | 3/8" | 11/16"-16 | 22 | 51 | 18 | 79,5 | 0,083 |
| ORFS-10 13/16"-45 | 10 | 3/8" | 13/16"-16 | 24 | 51 | 18 | 79,5 | 0,111 |
| ORFS-12 11/16"-45 | 12 | 1/2" | 11/16"-16 | 22 | 58 | 18 | 86,5 | 0,070 |
| ORFS-12 13/16"-45 | 12 | 1/2" | 13/16"-16 | 24 | 56 | 19 | 84,5 | 0,115 |
| ORFS-12 1"-45 | 12 | 1/2" | 1"-14 | 30 | 56 | 24 | 84,5 | 0,158 |
| ORFS-12 1.3/16"-45 | 12 | 1/2" | 1.3/16"-12 | 36 | 56 | 24 | 84,5 | 0,204 |
| ORFS-16 1"-45 | 16 | 5/8" | 1"-14 | 30 | 55 | 20 | 87 | 0,168 |
| ORFS-16 1.3/16"-45 | 16 | 5/8" | 1.3/16"-12 | 36 | 57 | 21 | 89 | 0,218 |
| ORFS-20 1.3/16"-45 | 20 | 3/4" | 1.3/16"-12 | 36 | 58 | 23 | 96 | 0,241 |
| ORFS-20 1.7/16"-45 | 20 | 3/4" | 1.7/16"-12 | 41 | 62,5 | 27 | 100,5 | 0,307 |
| ORFS-25 1.7/16"-45 | 25 | 1" | 1.7/16"-12 | 41 | 81 | 26 | 128 | 0,446 |
