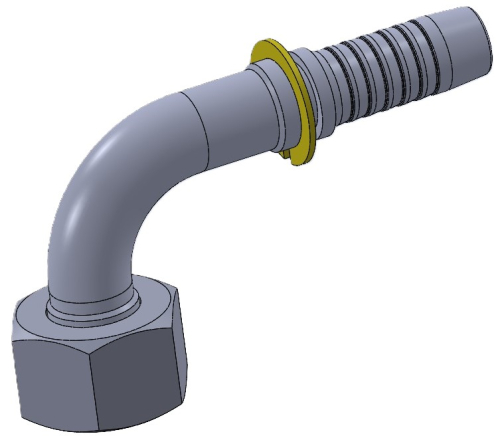

Комплект фітинга DKR кутовий 90ﹾ
Завантажити в PDF
Комплект фітинга DKR кутовий 90ﹾ
Адаптер типу AGR

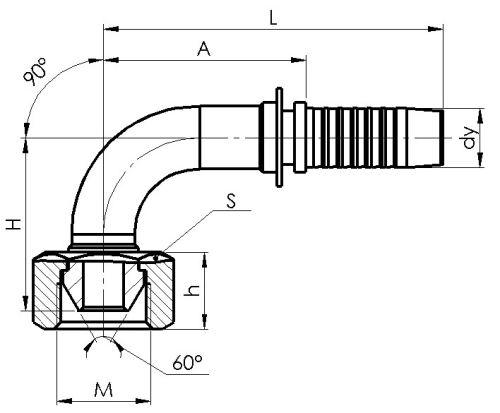

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Hose | M | S | A | H | L | ||
| мм. | Inch | Inch | мм. | мм. | мм. | мм. | кг. | |
| DKR-06 1/8"-90 | 6 | 1/4" | G1/8"-28 | 17 | 23 | 29 | ||
| DKR-06 1/4"-90 | 6 | 1/4" | G1/4"-19 | 17 | 40 | 35,5 | 65,5 | 0,04 |
| DKR-06 3/8"-90 | 6 | 1/4" | G3/8"-19 | 22 | 23 | 32 | ||
| DKR-06 1/2"-90 | 6 | 1/4" | G1/2"-14 | 27 | 31,5 | 30 | ||
| DKR-08 1/4"-90 | 8 | 5/16" | G1/4"-19 | 17 | 40 | 35,5 | 65,5 | 0,048 |
| DKR-08 3/8"-90 | 8 | 5/16" | G3/8"-19 | 22 | 31,5 | 35,5 | ||
| DKR-08 1/2"-90 | 8 | 5/16" | G1/2"-14 | 27 | 31,5 | 39 | ||
| DKR-10 1/4"-90 | 10 | 3/8" | G1/4"-19 | 19 | 33 | 37 | ||
| DKR-10 3/8"-90 | 10 | 3/8" | G3/8"-19 | 22 | 40 | 49,5 | 65,5 | 0,087 |
| DKR-10 1/2"-90 | 10 | 3/8" | G1/2"-14 | 27 | 40 | 37 | 65,5 | 0,11 |
| DKR-12 3/8"-90 | 12 | 1/2" | G3/8"-19 | 22 | 40 | 49,5 | 70,5 | 0,1 |
| DKR-12 1/2"-90 | 12 | 1/2" | G1/2"-14 | 27 | 45 | 38,5 | 75,5 | 0,12 |
| DKR-12 5/8"-90 | 12 | 1/2" | G5/8"-14 | 30 | 39 | 45 | ||
| DKR-12 3/4"-90 | 12 | 1/2" | G3/4"-14 | 32 | 39 | 51 | ||
| DKR-16 1/2"-90 | 16 | 5/8" | G1/2"-14 | 27 | 60 | 62,5 | 92 | 0,19 |
| DKR-16 5/8"-90 | 16 | 5/8" | G5/8"-14 | 30 | 52,5 | 52,5 | 87 | 0,191 |
| DKR-16 3/4"-90 | 16 | 5/8" | G3/4"-14 | 32 | 50,5 | 49 | 85 | 0,067 |
| DKR-20 1/2"-90 | 20 | 3/4" | G1/2"-14 | 27 | 53,5 | 56 | ||
| DKR-20 5/8"-90 | 20 | 3/4" | G5/8"-14 | 30 | 53,5 | 56 | ||
| DKR-20 3/4"-90 | 20 | 3/4" | G3/4"-14 | 32 | 62,5 | 59,5 | 100 | 0,248 |
| DKR-20 1"-90 | 20 | 3/4" | G1"-11 | 41 | 60 | 53,5 | 98 | 0,321 |
| DKR-20 1.1/2"-90 | 20 | 3/4" | G1.1/2"-11 | 60 | 60 | 91 | 98 | 0,8 |
| DKR-25 3/4"-90 | 25 | 1" | G3/4"-14 | 32 | 68,5 | 72 | ||
| DKR-25 1"-90 | 25 | 1" | G1"-11 | 41 | 84 | 81,5 | 135 | 0,58 |
| DKR-25 1.1/4"-90 | 25 | 1" | G1.1/4"-11 | 50 | 73 | 80 | ||
