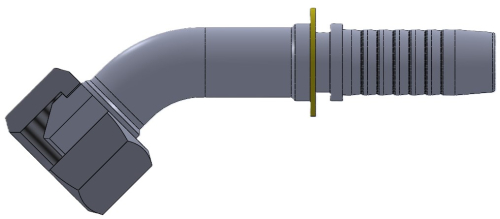

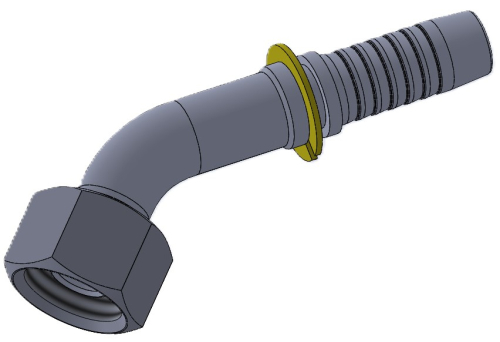

Комплект фітинга DKR кутовий 45ﹾ
Завантажити в PDF
Комплект фітинга DKR кутовий 45ﹾ
Адаптер типу AGR

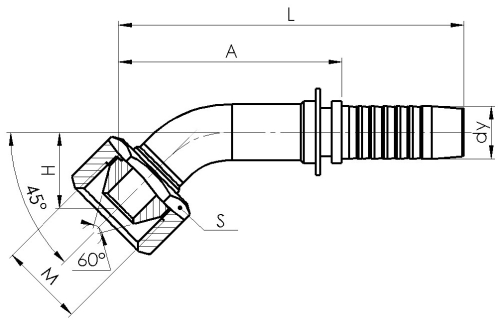

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Hose | M | S | A | H | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | |
| DKR-06 1/8"-45 | 6 | 1/4" | G1/8"-28 | 17 | 40 | 17 | ||
| DKR-06 1/4"-45 | 6 | 1/4" | G1/4"-19 | 19 | 40 | 17 | ||
| DKR-06 3/8"-45 | 6 | 1/4" | G3/8"-19 | 22 | 43 | 20 | ||
| DKR-06 1/2"-45 | 6 | 1/4" | G1/2"-14 | 27 | 55 | 24 | ||
| DKR-08 1/4"-45 | 8 | 5/16" | G1/4"-19 | 19 | 51 | 20 | ||
| DKR-08 3/8"-45 | 8 | 5/16" | G3/8"-19 | 22 | 52 | 21 | ||
| DKR-08 1/2"-45 | 8 | 5/16" | G1/2"-14 | 27 | 55 | 24 | ||
| DKR-10 1/4"-45 | 10 | 3/8" | G1/4"-19 | 17 | 50 | 24 | 75,5 | 0,050 |
| DKR-10 3/8"-45 | 10 | 3/8" | G3/8"-19 | 22 | 50 | 24 | 75,5 | 0,027 |
| DKR-10 1/2"-45 | 10 | 3/8" | G1/2"-14 | 27 | 50 | 20 | 75,5 | 0,100 |
| DKR-12 3/8"-45 | 12 | 1/2" | G3/8"-19 | 22 | 50 | 24 | 80,5 | 0,087 |
| DKR-12 1/2"-45 | 12 | 1/2" | G1/2"-14 | 27 | 56 | 19 | 86,5 | 0,100 |
| DKR-12 5/8"-45 | 12 | 1/2" | G5/8"-14 | 30 | 65 | 23 | ||
| DKR-12 3/4"-45 | 12 | 1/2" | G3/4"-14 | 32 | 66 | 21 | ||
| DKR-16 1/2"-45 | 16 | 5/8" | G1/2"-14 | 27 | 70 | 31 | 102 | 0,155 |
| DKR-16 5/8"-45 | 16 | 5/8" | G5/8"-14 | 30 | 64 | 25 | ||
| DKR-16 3/4"-45 | 16 | 5/8" | G3/4"-14 | 32 | 70 | 26,5 | 104,5 | 0,194 |
| DKR-20 1/2"-45 | 20 | 3/4" | G1/2"-14 | 27 | 62 | 28 | ||
| DKR-20 5/8"-45 | 20 | 3/4" | G5/8"-14 | 30 | 63 | 29 | ||
| DKR-20 3/4"-45 | 20 | 3/4" | G3/4"-14 | 32 | 63 | 29 | ||
| DKR-20 1"-45 | 20 | 3/4" | G1"-11 | 41 | 85 | 39 | 123 | 0,315 |
| DKR-25 3/4"-45 | 25 | 1" | G3/4"-14 | 32 | 39 | 39 | ||
| DKR-25 1"-45 | 25 | 1" | G1"-11 | 41 | 97 | 40 | 147 | 0,490 |
| DKR-25 1.1/4"-45 | 25 | 1" | G1.1/4"-11 | 50 | 44 | 44 | ||
