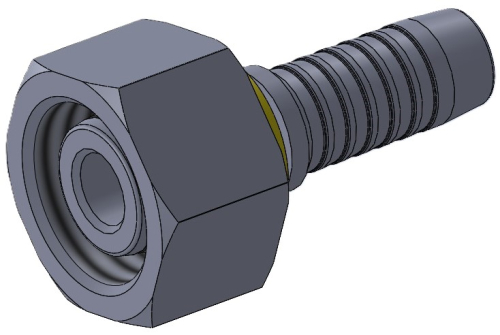

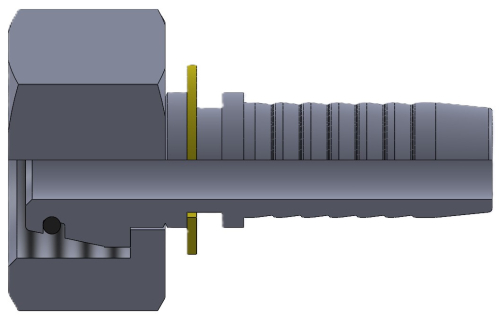

Комплект фітинга DKOS прямий
Завантажити в PDF
Комплект фітинга DKOS прямий
Адаптер типу AGR

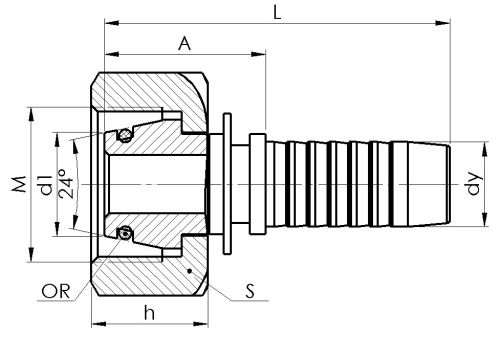

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | МАСА | ||||
| dy | Hose | M | S | A | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | ||
| DKOS-06 M14x1,5 | 06 | 1/4" | M14x1,5 | 17 | 4x1,5 | |||
| DKOS-06 M16x1,5 | 06 | 1/4" | M16x1,5 | 19 | 21,5 | 46 | 6,5x1,5 | 0,039 |
| DKOS-06 M18x1,5 | 06 | 1/4" | M18x1,5 | 22 | 8x1,5 | |||
| DKOS-06 M20x1,5 | 06 | 1/4" | M20x1,5 | 24 | 23 | 47,5 | 10,5х1,5 | 0,058 |
| DKOS-08 M16x1,5 | 08 | 5/16" | M16x1,5 | 19 | 23 | 49 | 6,5x1,5 | 0,037 |
| DKOS-08 M18x1,5 | 08 | 5/16" | M18x1,5 | 22 | 23,5 | 49 | 8x1,5 | 0,053 |
| DKOS-08 M20x1,5 | 08 | 5/16" | M20x1,5 | 24 | 24,5 | 49 | 10,5x1,5 | 0,062 |
| DKOS-10 M18x1,5 | 10 | 3/8" | M18x1,5 | 22 | 23,5 | 51,5 | 8x1,5 | 0,052 |
| DKOS-10 M20x1,5 | 10 | 3/8" | M20x1,5 | 24 | 24,5 | 52 | 10x1,5 | 0,06 |
| DKOS-10 M22x1,5 | 10 | 3/8" | M22x1,5 | 27 | 24,5 | 52 | 12x2 | 0,074 |
| DKOS-12 M20x1,5 | 12 | 1/2" | M20x1,5 | 24 | 25 | 52,5 | 10,5x1,5 | 0,069 |
| DKOS-12 M22x1,5 | 12 | 1/2" | M22x1,5 | 27 | 25 | 53,5 | 12x2 | 0,081 |
| DKOS-12 M24x1,5 | 12 | 1/2" | M24x1,5 | 30 | 25 | 53,5 | 13x2 | 0,104 |
| DKOS-16 M30x2 | 16 | 5/8" | M30x2 | 36 | 17,5x2,5 | |||
| DKOS-16 M36x2 | 16 | 5/8" | M36x2 | 46 | 22x2,5 | |||
| DKOS-20 M30x1,5 | 20 | 3/4" | M30x1,5 | 36 | 28 | 64,5 | 17,5x2,5 | 0,167 |
| DKOS-20 M30x2 | 20 | 3/4" | M30x2 | 36 | 17,5x2,5 | |||
| DKOS-20 M36x1,5 | 20 | 3/4" | M36x1,5 | 46 | 24 | 60,5 | 22x2,5 | 0,25 |
| DKOS-20 M36x2 | 20 | 3/4" | M36x2 | 46 | 24 | 60,5 | 22x2,5 | 0,25 |
| DKOS-20 M42x2 | 20 | 3/4" | M42x2 | 50 | 25x2,5 | |||
| DKOS-25 M36x2 | 25 | 1" | M36x2 | 46 | 22x2,5 | |||
| DKOS-25 M42x2 | 25 | 1" | M42x2 | 50 | 33 | 81 | 25x2,5 | 0,392 |
