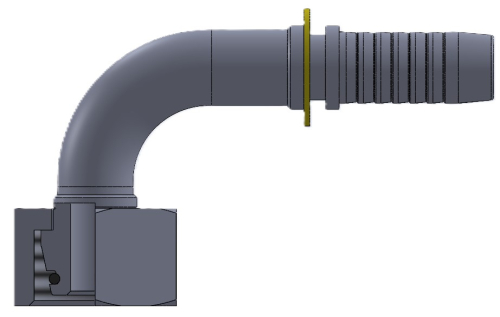

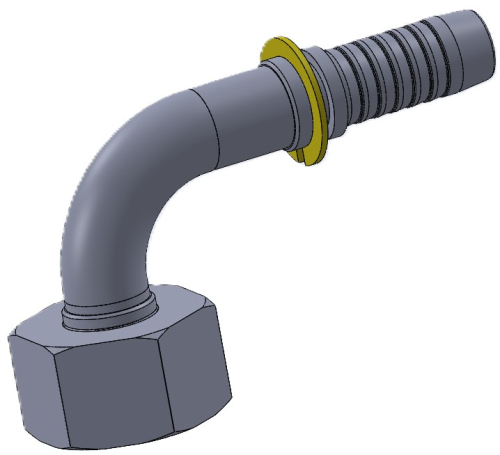

Комплект фітинга DKOS кутовий 90ﹾ
Завантажити в PDF
Комплект фітинга DKOS кутовий 90ﹾ
Адаптер типу AGR

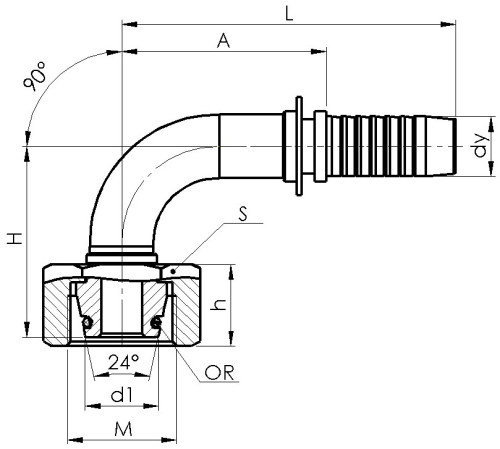

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | МАСА | |||||
| dy | Hose | M | S | A | H | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | ||
| DKOS-06 M14x1,5-90 | 6 | 1/4" | M14x1,5 | 17 | 32,5 | 30 | 57 | 4x1,5 | 0,04 |
| DKOS-06 M16x1,5-90 | 6 | 1/4" | M16x1,5 | 19 | 40 | 37 | 64,5 | 6,5x1,5 | 0,049 |
| DKOS-06 M18x1,5-90 | 6 | 1/4" | M18x1,5 | 22 | 8x1,5 | ||||
| DKOS-06 M20x1,5-90 | 6 | 1/4" | M20x1,5 | 24 | 30,5 | 32 | 55 | 10x1,5 | 0,069 |
| DKOS-06 M24x1,5-90 | 6 | 1/4" | |||||||
| DKOS-08 M16x1,5-90 | 8 | 5/16" | M16x1,5 | 19 | 30,5 | 35,5 | 56,5 | 6,5x1,5 | 0,06 |
| DKOS-08 M18x1,5-90 | 8 | 5/16" | M18x1,5 | 22 | 31,5 | 39 | 57 | 8x1,5 | 0,075 |
| DKOS-08 M20x1,5-90 | 8 | 5/16" | M20x1,5 | 24 | 38 | 37 | 63,5 | 10x1,5 | 0,083 |
| DKOS-10 M18x1,5-90 | 10 | 3/8" | M18x1,5 | 22 | 33 | 39 | 61 | 8x1,5 | 0,076 |
| DKOS-10 M20x1,5-90 | 10 | 3/8" | M20x1,5 | 24 | 33 | 40 | 60,5 | 10x1,5 | 0,087 |
| DKOS-10 M22x1,5-90 | 10 | 3/8" | M22x1,5 | 27 | 33 | 40 | 60,5 | 12x2 | 0,103 |
| DKOS-12 M20x1,5-90 | 12 | 1/2" | M20x1,5 | 24 | 45 | 42 | 10x1,5 | ||
| DKOS-12 M22x1,5-90 | 12 | 1/2" | M22x1,5 | 27 | 45 | 42 | 73,5 | 12x2 | 0,121 |
| DKOS-12 M24x1,5-90 | 12 | 1/2" | M24x1,5 | 30 | 45 | 42 | 73,5 | 13x2 | 0,144 |
| DKOS-16 M30x1,5-90 | 16 | 5/8" | M30x1,5 | 36 | 62 | 58 | 94 | 17,5x2,5 | 0,256 |
| DKOS-16 M30x2-90 | 16 | 5/8" | M30x2 | 36 | 62 | 58 | 94 | 17,5x2,5 | 0,259 |
| DKOS-20 M30x2-90 | 20 | 3/4" | M30x2 | 36 | 17,5x2,5 | ||||
| DKOS-20 M36x2-90 | 20 | 3/4" | M36x2 | 46 | 62,5 | 58 | 22x2,5 | ||
| DKOS-25 M36x2-90 | 25 | 1" | M36x2 | 46 | 22x2,5 | ||||
| DKOS-25 M42x2-90 | 25 | 1" | M42x2 | 50 | 79 | 74,5 | 126 | 25x2,5 | 0,59 |
