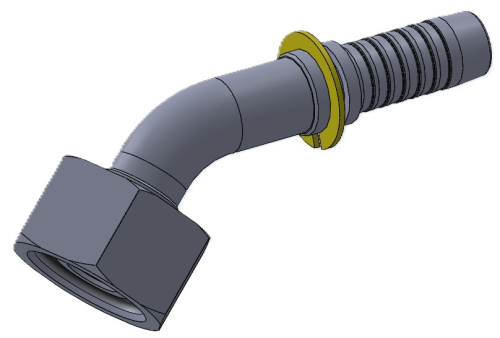

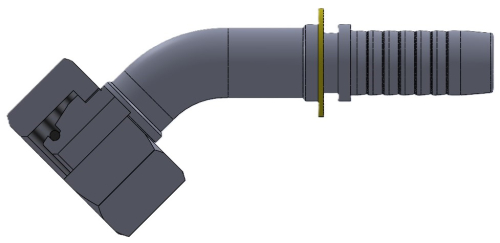

Комплект фітинга DKOS кутовий 45ﹾ
Завантажити в PDF
Комплект фітинга DKOS кутовий 45ﹾ
Адаптер типу AGR

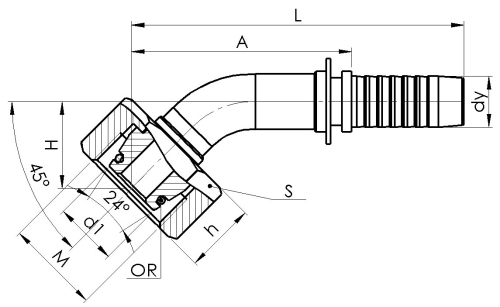

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | МАСА | |||||
| dy | Hose | M | S | A | H | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | ||
| DKOS-06 M14x1,5-45 | 6 | 1/4" | M14x1,5 | 17 | 4x1,5 | ||||
| DKOS-06 M16x1,5-45 | 6 | 1/4" | M16x1,5 | 19 | 6,5x1,5 | ||||
| DKOS-06 M18x1,5-45 | 6 | 1/4" | M18x1,5 | 22 | 8x1,5 | ||||
| DKOS-06 M20x1,5-45 | 6 | 1/4" | M20x1,5 | 24 | 10,5x1,5 | ||||
| DKOS-08 M18x1,5-45 | 8 | 5/16" | M18x1,5 | 22 | 8x1,5 | ||||
| DKOS-08 M20x1,5-45 | 8 | 5/16" | M20x1,5 | 24 | 10,5x1,5 | ||||
| DKOS-10 M18x1,5-45 | 10 | 3/8" | M18x1,5 | 22 | 8x1,5 | ||||
| DKOS-10 M20x1,5-45 | 10 | 3/8" | M20x1,5 | 24 | 56 | 22 | 83,5 | 10x1,5 | 0,86 |
| DKOS-10 M22x1,5-45 | 10 | 3/8" | M22x1,5 | 27 | 12x2 | ||||
| DKOS-12 M22x1,5-45 | 12 | 1/2" | M22x1,5 | 27 | 12x2 | ||||
| DKOS-12 M24x1,5-45 | 12 | 1/2" | M24x1,5 | 30 | 56 | 22 | 84,5 | 13x2 | 0,138 |
| DKOS-16 M30x2-45 | 16 | 5/8" | M30x2 | 36 | 17,5x2,5 | ||||
| DKOS-20 M30x2-45 | 20 | 3/4" | M30x2 | 36 | 17,5x2,5 | ||||
| DKOS-20 M36x2-45 | 20 | 3/4" | M36x2 | 46 | 22x2,5 | ||||
| DKOS-25 M36x2-45 | 25 | 1" | M36x2 | 46 | 22x2,5 | ||||
| DKOS-25 M42x2-45 | 25 | 1" | M42x2 | 50 | M42x2 | ||||
