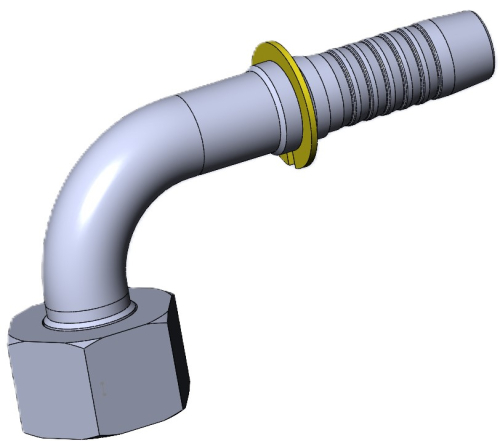

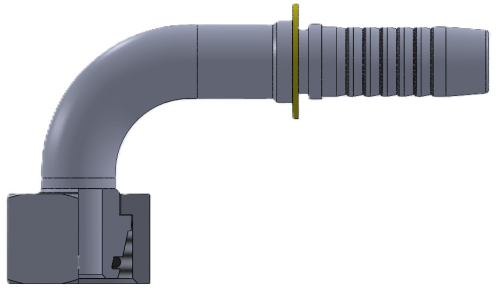

Комплект фітинга DKOL кутовий 90ﹾ
Завантажити в PDF
Комплект фітинга DKOL кутовий 90ﹾ
Адаптер типу AGR

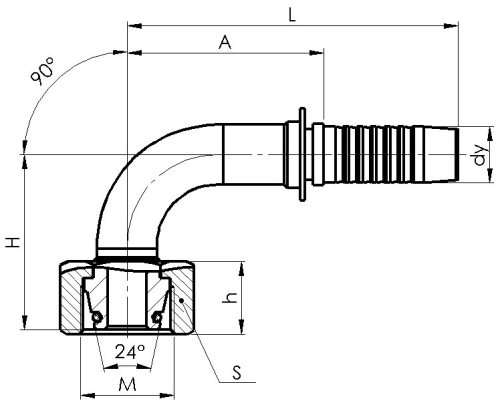

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | МАСА | |||||
| dy | Hose | M | S | A | H | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | ||
| DKOL-06 M12x1,5-90 | 06 | 1/4" | M12x1,5 | 14 | 31,5 | 30 | 57 | 4х1,5 | 0,031 |
| DKOL-06 M14x1,5-90 | 06 | 1/4" | M14x1,5 | 17 | 32,5 | 30 | 57 | 6,5х1,5 | 0,04 |
| DKOL-06 M16x1,5-90 | 06 | 1/4" | M16x1,5 | 19 | 32,5 | 30 | 57 | 8х1,5 | 0,048 |
| DKOL-06 M18x1,5-90 | 06 | 1/4" | M18x1,5 | 22 | 40 | 38 | 64,5 | 10x1,5 | 0,075 |
| DKOL-08 M14x1,5-90 | 08 | 5/16" | M14x1,5 | 17 | 43,5 | 33 | 69,5 | 6,5x1,5 | |
| DKOL-08 M16x1,5-90 | 08 | 5/16" | M16x1,5 | 19 | 30,5 | 35,5 | 56,5 | 8х1,5 | 0,06 |
| DKOL-08 M18x1,5-90 | 08 | 5/16" | M18x1,5 | 22 | 31,5 | 39 | 57,5 | 10x1,5 | 0,075 |
| DKOL-10 M16x1,5-90 | 10 | 3/8" | M16x1,5 | 19 | 38 | 37 | 65,5 | 8x1,5 | |
| DKOL-10 M18x1,5-90 | 10 | 3/8" | M18x1,5 | 22 | 33 | 39 | 61,5 | 10х1,5 | 0,08 |
| DKOL-10 M22x1,5-90 | 10 | 3/8" | M22x1,5 | 27 | 33 | 39 | 60,5 | 12x2 | |
| DKOL-12 M18x1,5-90 | 12 | 1/2" | M18x1,5 | 22 | 10x1,5 | ||||
| DKOL-12 M22x1,5-90 | 12 | 1/2" | M22x1,5 | 27 | 46 | 41 | 77,5 | 12х2 | 0,127 |
| DKOL-12 M26x1,5-90 | 12 | 1/2" | M26x1,5 | 32 | 55 | 50,5 | 83,5 | 15x2 | 0,173 |
| DKOL-16 M26x1,5-90 | 16 | 5/8" | M26x1,5 | 32 | 15x2 | ||||
| DKOL-16 M27x1,5-90 | 16 | 5/8" | M27x1,5 | 32 | 51 | 53 | 83 | 15x2 | 0,206 |
| DKOL-16 M30x2-90 | 16 | 5/8" | M30x2 | 36 | 62 | 57 | 94 | 20х2 | 0,264 |
| DKOL-20 M30x2-90 | 20 | 3/4" | M30x2 | 36 | 58 | 62 | 0,3 | ||
| DKOL-20 M36x2-90 | 20 | 3/4" | M36x2 | 41 | 76 | 67 | 0,34 | ||
| DKOL-25 M36x1,5-90 | 25 | 1" | M36x1,5 | 41 | 84 | 79 | 0,55 | ||
| DKOL-25 M36x2-90 | 25 | 1" | M36x2 | 41 | 25,5x2 | ||||
