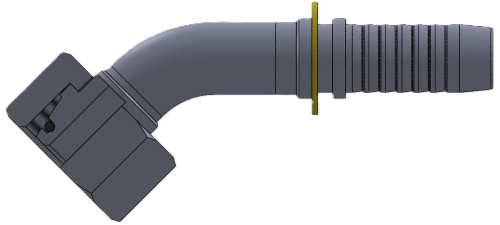

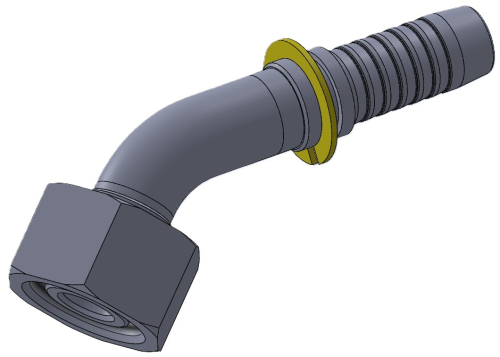

Комплект фітинга DKOL кутовий 45ﹾ
Завантажити в PDF
Комплект фітинга DKOL кутовий 45ﹾ
Адаптер типу AGR

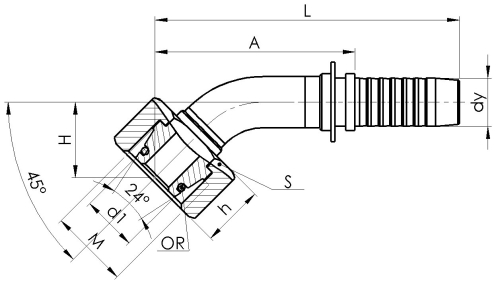

| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | O-Ring | МАСА | |||||
| dy | Hose | M | S | A | H | L | |||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | ||
| DKOL-06 М12х1,5-45 | 06 | 1/4" | M12x1,5 | 14 | 4x1,5 | ||||
| DKOL-06 М14х1,5-45 | 06 | 1/4" | М14х1,5 | 17 | 45 | 18,5 | 69,5 | 6,5x1,5 | |
| DKOL-06 M16x1,5-45 | 06 | 1/4" | M16x1,5 | 19 | 8x1,5 | ||||
| DKOL-06 M18x1,5-45 | 06 | 1/4" | M18x1,5 | 22 | 10x1,5 | ||||
| DKOL-08 М14х1,5-45 | 08 | 5/16" | M14x1,5 | 17 | 6,5x1,5 | ||||
| DKOL-08 M16x1,5-45 | 08 | 5/16" | M16x1,5 | 19 | 45 | 20 | 71 | 8x1,5 | |
| DKOL-08 M18x1,5-45 | 08 | 5/16" | M18x1,5 | 22 | 10x1,5 | ||||
| DKOL-10 M16x1,5-45 | 10 | 3/8" | M16x1,5 | 19 | 8x1,5 | ||||
| DKOL-10 M18x1,5-45 | 10 | 3/8" | М18х1,5 | 22 | 59 | 20 | 87,5 | 10x1,5 | |
| DKOL-10 M22x1,5-45 | 10 | 3/8" | M22x1,5 | 27 | 12x2 | ||||
| DKOL-12 M18x1,5-45 | 12 | 1/2" | M18x1,5 | 22 | 10x1,5 | ||||
| DKOL-12 M22x1,5-45 | 12 | 1/2" | М22х1,5 | 27 | 54,5 | 20,5 | 83 | 12x2 | |
| DKOL-12 M26x1,5-45 | 12 | 1/2" | M26x1,5 | 32 | 15x2 | ||||
| DKOL-16 M26x1,5-45 | 16 | 5/8" | М26х1,5 | 32 | 61,5 | 28 | 93,5 | 15х2 | |
| DKOL-16 M30x2-45 | 16 | 5/8" | М30х2 | 36 | 71 | 28,5 | 103 | 20х2 | |
| DKOL-20 M26x1,5-45 | 20 | 3/4" | M26x1,5 | 32 | 15x2 | ||||
| DKOL-20 M30x2-45 | 20 | 3/4" | M30x2 | 36 | 20x2 | ||||
| DKOL-25 M36x2-45 | 25 | 1" | M36x2 | 41 | 25x2 | ||||
