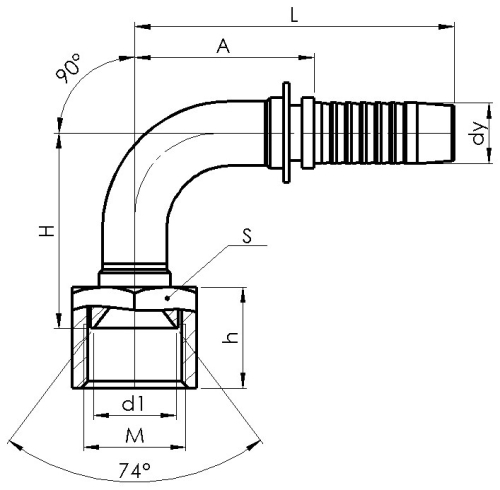

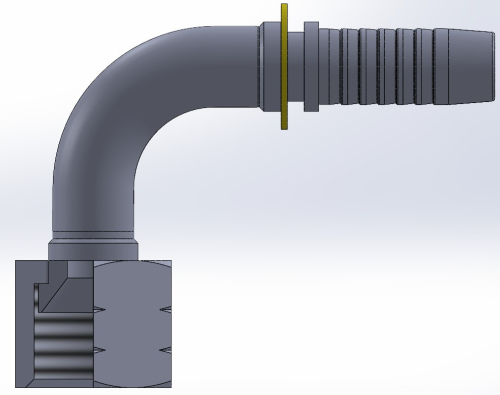

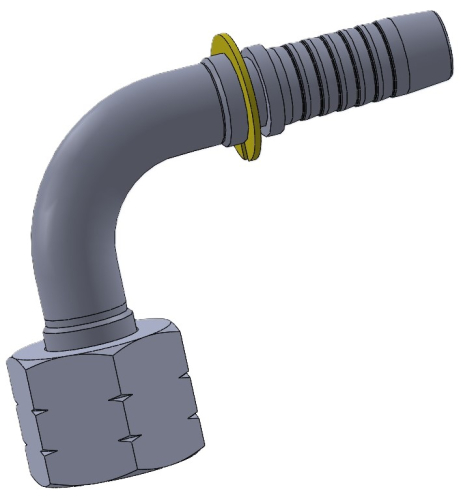

Комплект фітинга DKJ кутовий 90ﹾ
Завантажити в PDF
Комплект фітинга DKJ кутовий 90ﹾ
Гайка метрична з ущільненням в ніпелі по внутрішньому конусі 74 ﹾ
Адаптер типу AGR
| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Hose | M | S | A | H | L | ||
| мм | Inch | мм. | мм. | мм. | мм. | мм. | кг. | |
| DKJ-06 7/16"-90 | 6 | 1/4" | 7/16"-20 | 14 | 29,5 | 31,5 | 54 | 0,029 |
| DKJ-06 1/2"-90 | 6 | 1/4" | 1/2"-20 | 17 | 29,5 | 31,5 | 54 | 0,037 |
| DKJ-06 9/16"-90 | 6 | 1/4" | 9/16"-18 | 19 | 29,5 | 31,5 | 54 | 0,045 |
| DKJ-08 1/2"-90 | 8 | 5/16" | 1/2"-20 | 17 | 45 | 32,5 | 70,5 | 0,054 |
| DKJ-08 9/16"-90 | 8 | 5/16" | 9/16"-18 | 19 | 31,5 | 32,5 | 57 | 0,054 |
| DKJ-08 3/4"-90 | 8 | 5/16" | 3/4"-16 | 24 | 31,5 | 32,5 | 57 | 0,081 |
| DKJ-10 9/16"-90 | 10 | 3/8" | 9/16"-18 | 19 | 33 | 35 | 61,5 | 0,064 |
| DKJ-10 3/4"-90 | 10 | 3/8" | 3/4"-16 | 24 | 47 | 40 | 78,5 | 0,100 |
| DKJ-10 7/8"-90 | 10 | 3/8" | 7/8"-14 | 27 | 33 | 39,5 | 62 | 0,107 |
| DKJ-12 3/4"-90 | 12 | 1/2" | 3/4"-16 | 24 | 47 | 45 | 75,5 | 0,116 |
| DKJ-12 7/8"-90 | 12 | 1/2" | 7/8"-14 | 27 | 39 | 42,5 | 69,5 | 0,125 |
| DKJ-12 1.1/16"-90 | 12 | 1/2" | 7/8"-14 | 27 | 39 | 42,5 | 69,5 | 0,166 |
| DKJ-16 7/8"-90 | 16 | 5/8" | 7/8"-14 | 27 | 66 | 49 | 98 | 0,175 |
| DKJ-16 1.1/16"-90 | 16 | 5/8" | 1.1/16"-12 | 32 | 49 | 55 | 81 | 0,212 |
| DKJ-20 7/8"-90 | 20 | 3/4" | 7/8"-14 | 27 | 53,5 | 58 | 91,5 | 0,206 |
| DKJ-20 1.1/16"-90 | 20 | 3/4" | 1.1/16"-12 | 32 | 62,5 | 58,5 | 100,5 | 0,258 |
| DKJ-20 1.3/16"-90 | 20 | 3/4" | 1.3/16"-12 | 36 | 53,5 | 61 | 91,5 | 0,271 |
| DKJ-20 1.5/16"-90 | 20 | 3/4" | 1.5/16"-12 | 41 | 53,5 | 62,5 | 90 | 0,331 |
| DKJ-25 1.1/16"-90 | 25 | 1" | 1.1/16"-12 | 32 | 73 | 69,5 | 120 | 0,450 |
| DKJ-25 1.5/16"-90 | 25 | 1" | 1.5/16"-12 | 41 | 73 | 69,5 | 120 | 0,506 |
