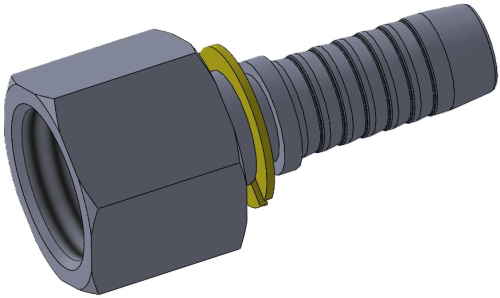

Комплект фітинга DKI прямий

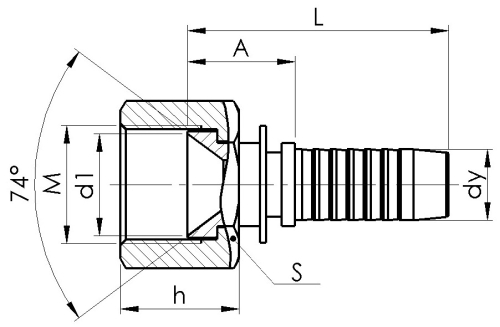

Гайка метрична з ущільненням в ніпелі по внутрішньому конусі 74 ﹾ
Адаптер типу AGR
| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | ||||
| dy | Hose | M | S | A | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | кг. | |
| DKI-06 M10x1 | 6 | 1/4" | M10x1 | 12 | 19,5 | 44 | 0,018 |
| DKI-06 M12x1 | 6 | 1/4" | M12x1 | 17 | 18 | 42,5 | 0,025 |
| DKI-06 M12x1,5 | 6 | 1/4" | M12x1,5 | 17 | 16 | 40,5 | 0,029 |
| DKI-06 M14х1 | 6 | 1/4" | M14х1 | 17 | 16 | 40,5 | 0,027 |
| DKI-06 M14х1,5 | 6 | 1/4" | M14х1,5 | 17 | 16 | 40,5 | 0,028 |
| DKI-06 M16х1,5 | 6 | 1/4" | M16х1,5 | 19 | 17 | 41,5 | 0,035 |
| DKI-06 M18х1,5 | 6 | 1/4" | M18х1,5 | 22 | 18 | 42,5 | 0,054 |
| DKI-08 M14x1 | 8 | 5/16" | M14x1 | 17 | 19 | 44,5 | 0,029 |
| DKI-08 M14x1,5 | 8 | 5/16" | M14x1,5 | 17 | 19 | 44,5 | 0,030 |
| DKI-08 M16x1,5 | 8 | 5/16" | M16x1,5 | 19 | 18 | 43,5 | 0,040 |
| DKI-08 M18x1,5 | 8 | 5/16" | M18x1,5 | 22 | 20 | 43,5 | 0,058 |
| DKI-08 M22x1,5 | 8 | 5/16" | M22x1,5 | 27 | 22 | 47,5 | 0,082 |
| DKI-10 M16x1 | 10 | 3/8" | M16x1 | 19 | 20 | 49 | 0,036 |
| DKI-10 M16x1,5 | 10 | 3/8" | M16x1,5 | 19 | 20 | 49 | 0,037 |
| DKI-10 M18x1,5 | 10 | 3/8" | M18x1,5 | 22 | 18 | 47 | 0,059 |
| DKI-10 M20x1,5 | 10 | 3/8" | M20x1,5 | 24 | 20 | 49 | 0,066 |
| DKI-10 M22x1,5 | 10 | 3/8" | M22x1,5 | 27 | 20 | 49 | 0,082 |
| DKI-12 M18x1,5 | 12 | 1/2" | M18x1,5 | 22 | 20 | 49 | 0,053 |
| DKI-12 M20x1,5 | 13 | 1/2" | M20x1,5 | 24 | 20 | 48,5 | 0,071 |
| DKI-12 M22x1,5 | 13 | 1/2" | M22x1,5 | 27 | 20 | 48,5 | 0,090 |
| DKI-16 M22x1,5 | 16 | 5/8" | M22x1,5 | 27 | 21 | 53 | 0,088 |
| DKI-16 M24x1,5 | 16 | 5/8" | M24x1,5 | 30 | 21 | 53 | 0,103 |
| DKI-16 M27x1,5 | 16 | 5/8" | M27x1,5 | 32 | 20 | 52 | 0,125 |
| DKI-16 M27x2 | 16 | 5/8" | M27x2 | 32 | 20 | 52 | 0,131 |
| DKI-16 M30x2 | 16 | 5/8" | M30x2 | 36 | 20 | 52 | 0,162 |
| DKI-16 M33x2 | 16 | 5/8" | M33x2 | 41 | 21 | 53 | 0,223 |
| DKI-20 M27x1,5 | 20 | 3/4" | M27x1,5 | 32 | 26 | 64 | 0,115 |
| DKI-20 M30x1,5 | 20 | 3/4" | M30x1,5 | 36 | 20 | 58 | 0,172 |
| DKI-20 M30x2 | 20 | 3/4" | M30x2 | 36 | 20 | 58 | 0,175 |
| DKI-20 M33x2 | 20 | 3/4" | M33x2 | 41 | 23 | 61 | 0,238 |
| DKI-20 M36x2 | 20 | 3/4" | M36x2 | 41 | 21 | 59 | 0,206 |
| DKI-20 M39x2 | 20 | 3/4" | M39x2 | 46 | 22 | 60 | 0,265 |
| DKI-25 M33x2 | 25 | 1" | M33x2 | 41 | 26 | 76 | 0,266 |
| DKI-25 M36x2 | 25 | 1" | M36x2 | 41 | 26 | 73 | 0,268 |
| DKI-25 M39x2 | 25 | 1" | M39x2 | 46 | 27 | 74 | 0,350 |
| DKI-25 M42x2 | 25 | 1" | M42x2 | 50 | 26 | 73 | 0,369 |
