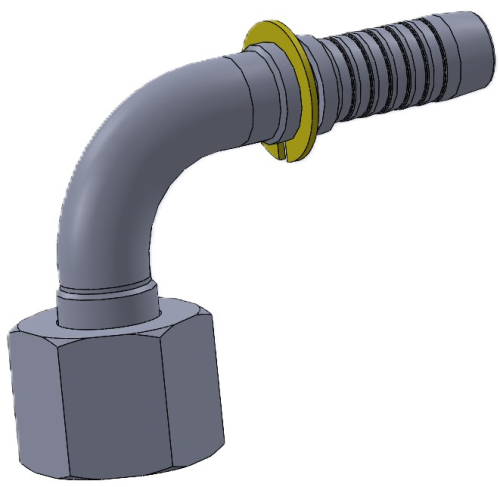

Комплект фітинга DKI кутовий 90ﹾ
Завантажити в PDF

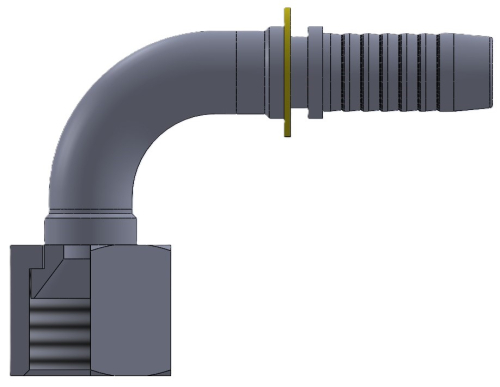

Комплект фітинга DKI кутовий 90ﹾ
Гайка метрична з ущільненням в ніпелі по внутрішньому конусі 74 ﹾ
Адаптер типу AGR
| НАЙМЕНУВАННЯ | Умовний прохід | РОЗМІРИ | МАСА | |||||
| dy | Hose | M | S | A | H | L | ||
| мм. | Inch | мм. | мм. | мм. | мм. | мм. | кг. | |
| DKI-06 M14x1,5-90 | 6 | 1/4" | M14x1,5 | 17 | 27 | 26 | 51,5 | 0,038 |
| DKI-06 M16x1,5-90 | 6 | 1/4" | M16x1,5 | 19 | 27 | 26 | 51,5 | 0,044 |
| DKI-06 M18x1,5-90 | 6 | 1/4" | M18x1,5 | 22 | 28 | 27 | 52,5 | 0,057 |
| DKI-08 M14x1,5-90 | 8 | 5/16" | M14x1,5 | 17 | 31 | 34 | 65,5 | 0,046 |
| DKI-08 M16x1,5-90 | 8 | 5/16" | M16x1,5 | 19 | 45 | 40 | 70,5 | 0,068 |
| DKI-08 M18x1,5-90 | 8 | 5/16" | M18x1,5 | 22 | 45 | 40 | 70,5 | 0,086 |
| DKI-08 M22x1,5-90 | 8 | 5/16" | M22x1,5 | 27 | 45 | 40 | 70,5 | 0,106 |
| DKI-10 M16x1,5-90 | 10 | 3/8" | M16x1,5 | 19 | 35 | 35 | 60,5 | 0,061 |
| DKI-10 M18x1,5-90 | 10 | 3/8" | M18x1,5 | 22 | 47 | 40 | 76 | 0,087 |
| DKI-10 M20x1,5-90 | 10 | 3/8" | M20x1,5 | 24 | 47 | 45 | 76 | 0,12 |
| DKI-10 M22x1,5-90 | 10 | 3/8" | M22x1,5 | 27 | 47 | 45 | 76 | 0,119 |
| DKI-12 M18x1,5-90 | 12 | 1/2" | M18x1,5 | 22 | 39 | 40 | 67,5 | 0,087 |
| DKI-12 M20x1,5-90 | 12 | 1/2" | M20x1,5 | 24 | 39 | 38 | 67,5 | 0,106 |
| DKI-12 M22x1,5-90 | 12 | 1/2" | M22x1,5 | 27 | 39 | 38 | 67,5 | 0,122 |
| DKI-16 M24x1,5-90 | 16 | 5/8" | M24x1,5 | 30 | 49 | 47 | 81 | 0,173 |
| DKI-16 M27x1,5-90 | 16 | 5/8" | M27x1,5 | 32 | 62 | 49 | 94 | 0,215 |
| DKI-16 M27x2-90 | 16 | 5/8" | M27x2 | 32 | 62 | 49 | 94 | 0,22 |
| DKI-16 M30x2-90 | 16 | 5/8" | M30x2 | 36 | 62 | 49 | 94 | 0,253 |
| DKI-16 M33x2-90 | 16 | 5/8" | M33x2 | 41 | 62 | 50 | 94 | 0,315 |
| DKI-20 M27x2-90 | 20 | 3/4" | M27x2 | 32 | 57 | 53 | 95 | 0,214 |
| DKI-20 M30x2-90 | 20 | 3/4" | M30x2 | 36 | 76 | 57,5 | 112,5 | 0,307 |
| DKI-20 M33x2-90 | 20 | 3/4" | M33x2 | 41 | 76 | 58,5 | 112,5 | 0,371 |
| DKI-20 M36x2-90 | 20 | 3/4" | M36x2 | 41 | 76 | 58,5 | 112,5 | 0,349 |
| DKI-20 M39x2-90 | 20 | 3/4" | M39x2 | 46 | 76 | 59,5 | 112,5 | 0,404 |
| DKI-25 M33x2-90 | 25 | 1" | M33x2 | 41 | 75 | 68 | 122 | 0,511 |
| DKI-25 M36x2-90 | 25 | 1" | M36x2 | 41 | 87 | 72 | 134 | 0,562 |
| DKI-25 M39x2-90 | 25 | 1" | M39x2 | 46 | 87 | 72 | 134 | 0,614 |
| DKI-25 M42x2-90 | 25 | 1" | M42x2 | 50 | 87 | 72 | 134 | 0,689 |
