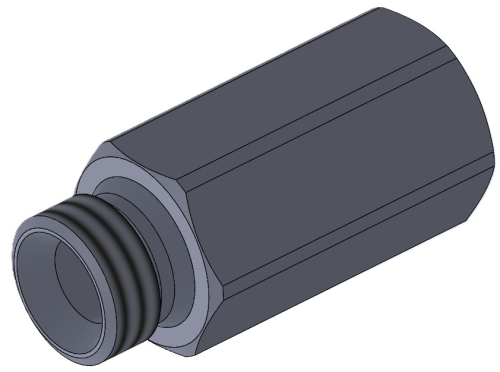

Клапан запобіжний (обриву) VUBA HSVP з корпусом MMF
Клапан обриву VUBA використовується для запобігання неконтрольованому падінню вантажу у разі розриву трубопроводу (шланга). Клапан перекриває потік, що виходить з циліндра, фіксуючи вантаж на своєму місці. У разі перевищення заданих налаштувань (реакційний потік) клапан блокує потік. Цей клапан рекомендується використовувати разом із клапаном регулювання потоку.
-
НазваХарактеристики
-
Максимальний робочий тиск350 bar
-
Максимальна витрата:від 20 л/хв. до 150 л/хв.
-
Макс. Витік (0÷5крапель/хв)0 ÷ 0.25 cm3 /min
-
Гідравлічна рідинаDIN 51524 Mineral oils
-
В'язкість рідини10 ÷ 500 mm2 /s
-
Температура рідини-25°C ÷ 75°C
-
Температура навколишнього середовища-25°C ÷ 60°C
-
Макс. контамін. клас рівня з фільтромISO 4406:1999 - class 19/17/14
Технічні характеристики
Адаптер типу AGR
| НАЙМЕНУВАННЯ | РОЗМІРИ | Маса | |||||
| С | V | E | L1 | L2 | L3 | ||
| Inch | мм. | мм. | мм. | мм. | мм. | кг | |
| HSVP 1/4"+MMF | G1/4"-19 | G1/4"-19 | 19 | 50 | 12 | 28 | 0,072 |
| HSVP 3/8"+MMF | G3/8"-19 | G3/8"-19 | 24 | 58 | 13 | 31 | 0,145 |
| HSVP 1/2"+MMF | G1/2"-14 | G1/2"-14 | 27 | 62 | 14 | 33 | 0,189 |
| HSVP 3/4"+MMF | G3/4"-14 | G3/4"-14 | 32 | 75 | 16 | 40 | 0,298 |
