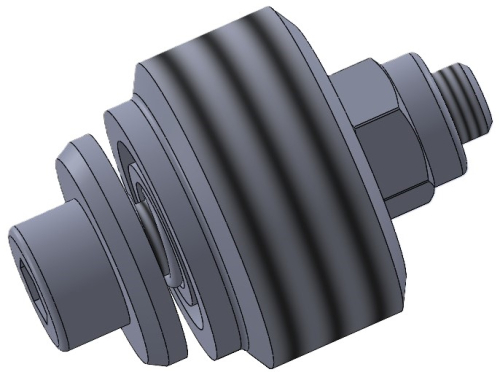

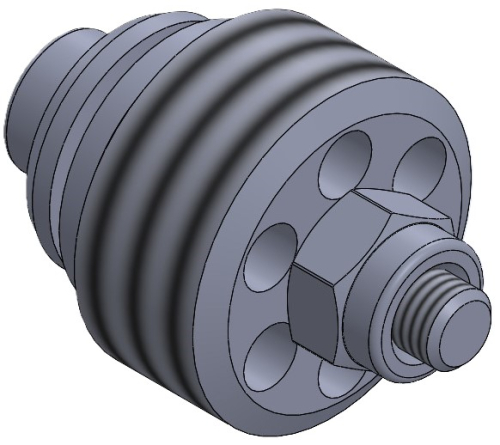

Клапан запобіжний (обриву) VUBA HSVP
Використовується для запобігання неконтрольованому падінню вантажу у разі розриву трубопроводу (шланга). Клапан перекриває потік, що виходить з циліндра, фіксуючи вантаж на своєму місці. У разі перевищення заданих налаштувань (реакційний потік) клапан блокує потік. Цей клапан рекомендується використовувати разом із клапаном регулювання потоку.
-
НазваХарактеристики
-
Максимальний робочий тиск350 bar
-
Максимальна витрата:від 20 л/хв. до 150 л/хв.
-
Макс. Витік (0÷5крапель/хв)0 ÷ 0.25 cm3 /min
-
Гідравлічна рідинаDIN 51524 Mineral oils
-
В'язкість рідини10 ÷ 500 mm2 /s
-
Температура рідини-25°C ÷ 75°C
-
Температура навколишнього середовища-25°C ÷ 60°C
-
Макс. контамін. клас рівня з фільтромISO 4406:1999 - class 19/17/14
Технічні характеристики
Адаптер типу AGR

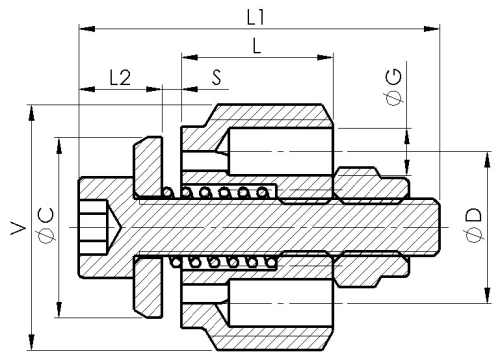

| НАЙМЕНУВАННЯ | РОЗМІРИ | Маса | ||||
| V | L | C | S | G | ||
| Inch | мм. | мм. | мм. | мм. | кг. | |
| HSVP 1/4" | G1/4"-19 | 8 | 9,5 | 0,2...1 | 2,5 | 0,012 |
| HSVP 3/8" | G3/8"-19 | 10,5 | 12,5 | 0,2...2 | 3,5 | 0,016 |
| HSVP 1/2" | G1/2"-14 | 13 | 15 | 0,4...2,6 | 4,5 | 0,028 |
| HSVP 3/4" | G3/4"-14 | 18 | 18,5 | 0,3...2,8 | 6 | 0,056 |
