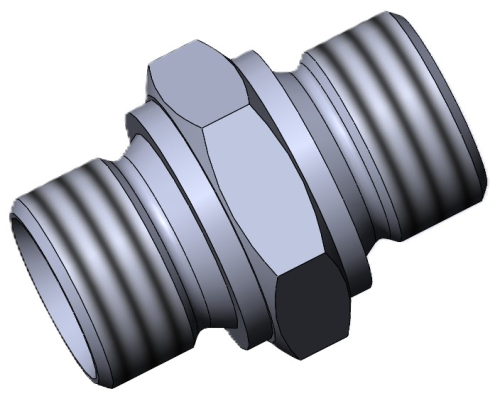

Адаптер AGR
Завантажити в PDF
Адаптер AGR
-
НазваХарактеристики
-
Тип з'єднанняпрямий адаптер або з перехідною різьбою
-
Ущільненняпо конусу 60ﹾ та по торцю через метало-гумове кільце
-
Різьбадюймова зовнішня
-
МатеріалСталь
Технічні характеристики

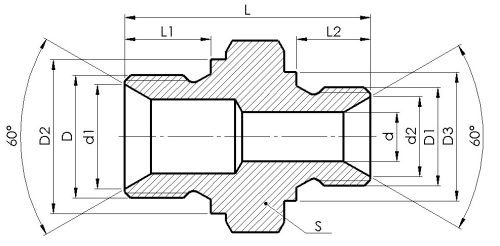

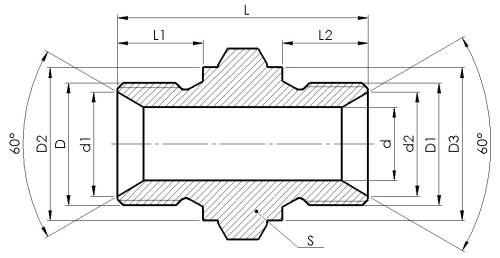

Адаптер типу AGR
| НАЙМЕНУВАННЯ | S | D | D1 | L | L1 | L2 | МАСА, кг. |
| AGR G1/8" | 14 | G1/8" | G1/8" | 27 | 8 | 8 | 0,020 |
| AGR G1/4" | 19 | G1/4" | G1/4" | 36 | 12 | 12 | 0,042 |
| AGR G3/8" | 22 | G3/8" | G3/8" | 37 | 12 | 12 | 0,058 |
| AGR G1/2" | 27 | G1/2" | G1/2" | 42 | 14 | 14 | 0,093 |
| AGR G5/8" | 30 | G5/8" | G5/8" | 46 | 16 | 16 | 0,132 |
| AGR G3/4" | 32 | G3/4" | G3/4" | 46 | 16 | 16 | 0,144 |
| AGR G1" | 41 | G1" | G1" | 54 | 18 | 18 | 0,252 |
| AGR G1.1/4" | 50 | G1.1/4" | G1.1/4" | 60 | 20 | 20 | 0,416 |
| AGR G1/4"/G1/8" | 19 | G1/4" | G1/8" | 31 | 11 | 8 | 0,036 |
| AGR G3/8"/G1/8" | 22 | G3/8" | G1/8" | 32 | 12 | 8 | 0,048 |
| AGR G3/8"/G1/4" | 22 | G3/8" | G1/4" | 36 | 12 | 11 | 0,055 |
| AGR G1/2"/G1/4" | 27 | G1/2" | G1/4" | 38 | 14 | 11 | 0,077 |
| AGR G1/2"/G3/8" | 27 | G1/2" | G3/8" | 40 | 14 | 12 | 0,086 |
| AGR G1/2"/G3/4" | 32 | G1/2" | G3/4" | 44 | 14 | 16 | 0,128 |
| AGR G5/8"/G3/8" | 30 | G5/8" | G3/8" | 41 | 16 | 12 | 0,105 |
| AGR G5/8"/G1/2" | 30 | G5/8" | G1/2" | 42 | 16 | 14 | 0,109 |
| AGR G3/4"/G1/4" | 32 | G3/4" | G1/4" | 39 | 16 | 11 | 0,108 |
| AGR G3/4"/G3/8" | 32 | G3/4" | G3/8" | 41 | 16 | 12 | 0,117 |
| AGR G3/4"/G1/2" | 32 | G3/4" | G1/2" | 42 | 16 | 14 | 0,120 |
| AGR G3/4"/G5/8" | 32 | G3/4" | G5/8" | 44 | 16 | 16 | 0,133 |
| AGR G1"/G3/8" | 41 | G1" | G3/8" | 44 | 18 | 12 | 0,178 |
| AGR G1"/G1/2" | 41 | G1" | G1/2" | 45 | 18 | 14 | 0,180 |
| AGR G1"/G5/8" | 41 | G1" | G5/8" | 47 | 18 | 16 | 0,193 |
| AGR G1"/G3/4" | 41 | G1" | G3/4" | 50 | 18 | 16 | 0,215 |
| AGR G1.1/4"/G3/4" | 50 | G1.1/4" | G3/4" | 49 | 21 | 17 | 0,294 |
