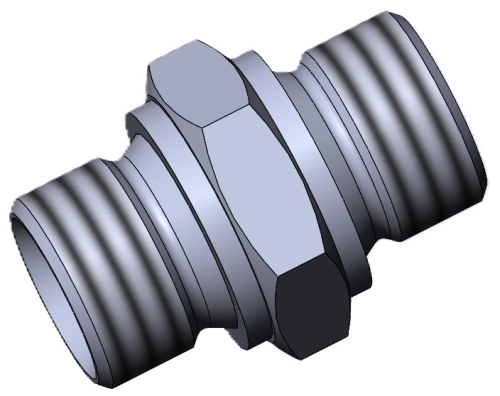

Адаптер AGM
Завантажити в PDF
Адаптер AGM
-
НазваХарактеристики
-
Тип з'єднанняпрямий адаптер або з перехідною різьбою
-
Ущільненняпо конусу 60ﹾ та по торцю через метало-гумове кільце
-
РізьбаМетрична зовнішня
-
МатеріалСталь
Технічні характеристики
Адаптер типу AGR

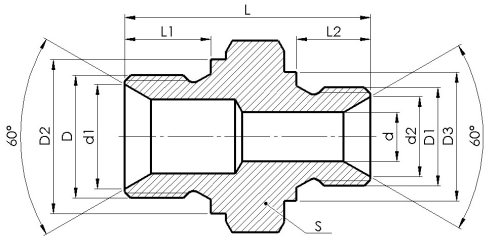

| НАЙМЕНУВАННЯ | S | D | D1 | L | L1 | L2 | МАСА, кг. |
| AGM M10x1,0 | 14 | M10x1,0 | M10x1,0 | 27 | 8 | 8 | 0,020 |
| AGM M12x1,5 | 17 | M12x1,5 | M12x1,5 | 36 | 12 | 12 | 0,036 |
| AGM M14x1,5 | 19 | M14x1,5 | M14x1,5 | 36 | 12 | 12 | 0,045 |
| AGM M16x1,5 | 22 | M16x1,5 | M16x1,5 | 36 | 12 | 12 | 0,053 |
| AGM M18x1,5 | 24 | M18x1,5 | M18x1,5 | 37 | 12 | 12 | 0,070 |
| AGM M20x1,5 | 27 | M20x1,5 | M20x1,5 | 41 | 14 | 14 | 0,084 |
| AGM M22x1,5 | 27 | M22x1,5 | M22x1,5 | 41 | 14 | 14 | 0,102 |
| AGM M24x1,5 | 30 | M24x1,5 | M24x1,5 | 41 | 14 | 14 | 0,109 |
| AGM M26x1,5 | 32 | M26x1,5 | M26x1,5 | 46 | 16 | 16 | 0,151 |
| AGM M27x1,5 | 32 | M27x1,5 | M27x1,5 | 42 | 16 | 16 | 0,158 |
| AGM M33x2,0 | 41 | M33x2,0 | M33x2,0 | 52 | 18 | 18 | 0,226 |
| AGM M12x1,5/M10x1,0 | 17 | M12x1,5 | M10x1,0 | 32 | 12 | 8 | 0,032 |
| AGM M14x1,5/M10x1,0 | 19 | M14x1,5 | M10x1,0 | 32 | 12 | 8 | 0,039 |
| AGM M14x1,5/M12x1,5 | 19 | M14x1,5 | M12x1,5 | 36 | 12 | 12 | 0,044 |
| AGM M16x1,5/M12x1,5 | 22 | M16x1,5 | M12x1,5 | 36 | 12 | 12 | 0,052 |
| AGM M16x1,5/M14x1,5 | 22 | M16x1,5 | M14x1,5 | 36 | 12 | 11 | 0,054 |
| AGM M18x1,5/M14x1,5 | 24 | M18x1,5 | M14x1,5 | 37 | 12 | 12 | 0,064 |
| AGM M18x1,5/M16x1,5 | 24 | M18x1,5 | M16x1,5 | 37 | 12 | 12 | 0,066 |
| AGM M20x1,5/M14x1,5 | 27 | M20x1,5 | M14x1,5 | 39 | 14 | 12 | 0,076 |
| AGM M20x1,5/M16x1,5 | 27 | M20x1,5 | M16x1,5 | 40 | 14 | 12 | 0,085 |
| AGM M20x1,5/M18x1,5 | 27 | M20x1,5 | M18x1,5 | 38 | 14 | 12 | 0,085 |
| AGM M22x1,5/M14x1,5 | 27 | M22x1,5 | M14x1,5 | 39 | 14 | 12 | 0,086 |
| AGM M22x1,5/M16x1,5 | 27 | M22x1,5 | M16x1,5 | 39 | 14 | 12 | 0,089 |
| AGM M22x1,5/M18x1,5 | 27 | M22x1,5 | M18x1,5 | 40 | 14 | 12 | 0,093 |
| AGM M22x1,5/M20x1,5 | 27 | M22x1,5 | M20x1,5 | 42 | 14 | 14 | 0,097 |
| AGM M24x1,5/M18x1,5 | 30 | M24x1,5 | M18x1,5 | 40 | 14 | 12 | 0,103 |
| AGM M24x1,5/M20x1,5 | 30 | M24x1,5 | M20x1,5 | 42 | 14 | 14 | 0,106 |
| AGM M24x1,5/M22x1,5 | 30 | M24x1,5 | M22x1,5 | 42 | 14 | 14 | 0,115 |
| AGM M26x1,5/M22x1,5 | 32 | M26x1,5 | M22x1,5 | 46 | 16 | 14 | 0,149 |
| AGM M26x1,5/M24x1,5 | 32 | M26x1,5 | M24x1,5 | 46 | 16 | 14 | 0,147 |
| AGM M33x2,0/M22x1,5 | 41 | M33x2,0 | M22x1,5 | 48 | 18 | 14 | 0,200 |
| AGM M33x2,0/M26x1,5 | 41 | M33x2,0 | M26x1,5 | 50 | 18 | 16 | 0,214 |
