Адаптер АЕ

Завантажити в PDF

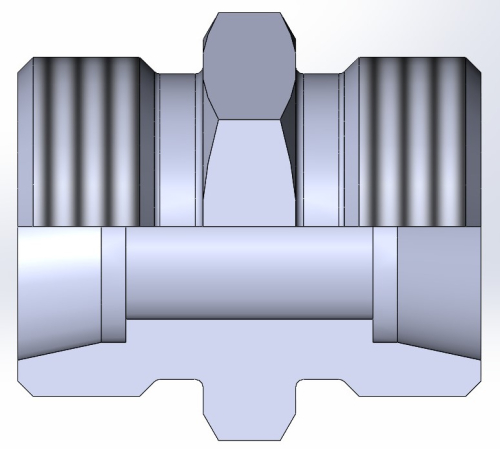

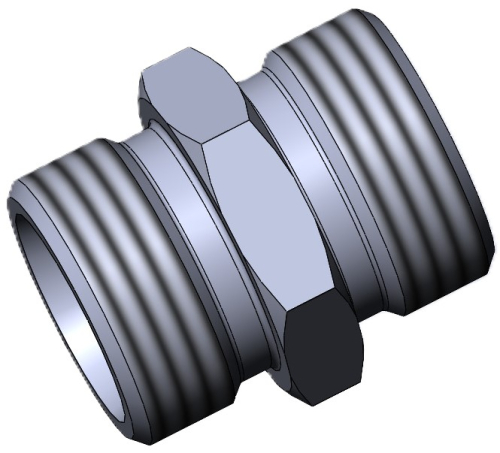

Адаптер тип АЕ 24 ﹾ

Замовити консультацію

Додати до обраного

Назва

Характеристики
Тип з'єднання

прямий адаптер
Ущільнення

по конусу 24ﹾ
Різьба

Метрична зовнішня
Матеріал

Сталь

Технічні характеристики

Адаптер типу AGR

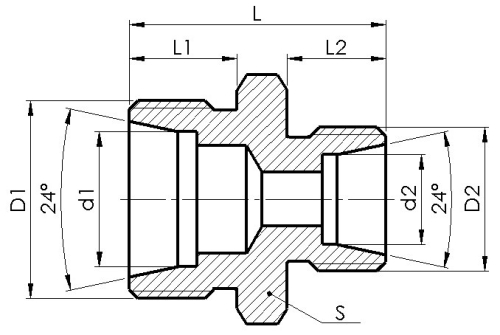

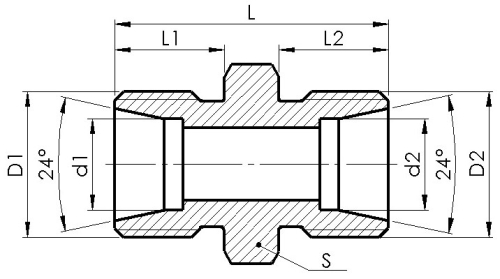

НАЙМЕНУВАННЯ	СЕРІЯ	РОЗМІРИ								Маса
		S	D1	D2	d1	d2	L	L1	L2	Маса
		мм.	мм.	мм.	мм.	мм.	мм.	мм.	мм.	кг.
AE M10x1,0 4LL/M12x1,5 6L	L	14	M10x1,0	M12x1,5	4	6	23	8	10	0,015
AE M12x1,5 6L	L	14	M12x1,5	M12x1,5	6	6	24	10	10	0,030
AE M14x1,5 8L/M12x1,5 6L	L	19	M14x1,5	M12x1,5	8	6	29	12	12	0,028
AE M14x1,5 8L	L	19	M14x1,5	M14x1,5	8	8	29	12	12	0,029
AE M16x1,5 10L/M12x1,5 6L	L	19	M16x1,5	M12x1,5	10	6	26	12	10	0,023
AE M16x1,5 10L/M14x1,5 8L	L	24	M16x1,5	M14x1,5	10	8	26	12	12	0,041
AE M16x1,5 10L	L	22	M16x1,5	M16x1,5	10	10	30	12	12	0,038
AE M16x1,5 10L/M18x1,5 12L	L	24	M16x1,5	M18x1,5	10	12	30	12	12	0,044
AE M16x1,5 10L/M22x1,5 15L	L	27	M16x1,5	M22x1,5	10	15	32	12	14	0,062
AE M18x1,5 12L/M12x1,5 6L	L	19	M18x1,5	M12x1,5	12	6	27	12	10	0,030
AE M18x1,5 12L/M14x1,5 8L	L	24	M18x1,5	M14x1,5	12	8	30	12	12	0,043
AE M18x1,5 12L	L	24	M18x1,5	M18x1,5	12	12	30	12	12	0,047
AE M18x1,5 12L/M22x1,5 15L	L	27	M18x1,5	M22x1,5	12	15	34	14	14	0,064
AE M22x1,5 15L	L	27	M22x1,5	M22x1,5	15	15	34	14	14	0,069
AE M26x1,5 18L/M16x1,5 10L	L	27	M26x1,5	M16x1,5	18	10	30	12	11	0,064
AE M26x1,5 18L/M18x1,5 12L	L	27	M26x1,5	M18x1,5	18	12	30	12	12	0,061
AE M26x1,5 18L/M22x1,5 15L	L	27	M26x1,5	M22x1,5	18	15	33	12	14	0,075
AE M26x1,5 18L	L	32	M26x1,5	M26x1,5	18	18	31	16	16	0,166
AE M27x1,5 18L	L	27	M27x1,5	M27x1,5	18	18	31	12	12	0,082
AE M27x2,0 18L	L	27	M27x2,0	M27x2,0	18	18	31	12	12	0.081
AE M30x2,0 22L/M18x1,5 12L	L	32	M30x2,0	M18x1,5	22	12	31,5	14	11	0,094
AE M30x2,0 22L/M22x1,5 15L	L	32	M30x2,0	M22x1,5	22	15	35	14	14	0,097
AE M30x2,0 22L/M26x1,5 18L	L	32	M30x2,0	M26x1,5	22	18	37	14	16	0,108
AE M30x2,0 22L	L	32	M30x2,0	M30x2,0	22	22	35	14	14	0.115
AE M30x2,0 22L/M36x2,0 28L	L	41	M30x2,0	M36x2,0	22	28	36	14	14	0,146
AE M33x2,0 22L	L	36	M33x2,0	M33x2,0	22	22	36	14	14	0,159
AE M33x2,0 22L/M36x1,5 28L	L	41	M33x2,0	M36x2,0	22	28	40	18	14	0,181
AE M36x2,0 28L/M26x1,5 18L	L	41	M36x2,0	M26x1,5	28	18	34	14	12	0,141
AE M36x2,0 28L/M30x2,0 22L	L	41	M36x2,0	M30x2,0	28	22	36	14	14	0,142
AE M36x2,0 28L	L	41	M36x2,0	M36x2,0	28	28	36	14	14	0,154
AE M45x2,0 35L/M30x2,0 22L	L	46	M45x2,0	M30x2,0	35	22	39	16	14	0,211
AE M45x2,0 35L/M36x2,0 28L	L	46	M45x2,0	M36x2,0	35	28	39	16	14	0,211
AE M45x2,0 35L	L	46	M45x2,0	M45x2,0	35	35	41	16	16	0,235
AE M52x2,0 42L/M48x2,0 35L	L	55	M45x2,0	M48x2,0	42	35	55	22	22	0,447
AE M52x2,0 42L	L	55	M52x2,0	M52x2,0	42	42	43	16	16	0.321
AE M14x1,5 6S	S	17	M14x1,5	M14x1,5	6	6	30	12	12	0,033
AE M16x1,5 8S/M14x1,5 6S	S	24	M16x1,5	M14x1,5	8	6	32	12	12	0,054
AE M16x1,5 8S	S	17	M16x1,5	M16x1,5	8	8	32	11	11	0.040
AE M18x1,5 10S/M14x1,5 6S	S	24	M18x1,5	M14x1,5	10	6	32	12	12	0,056
AE M18x1,5 10S/M16x1,5 8S	S	24	M18x1,5	M16x1,5	10	8	32	12	12	0,058
AE M18x1,5 10S	S	24	M18x1,5	M18x1,5	10	10	34	12	12	0,058
AE M18x1,5 10S/M24x1,5 16S	S	27	M18x1,5	M24x1,5	10	16	36	12	14	0,088
AE M20x1,5 12S/M14x1,5 6S	S	27	M20x1,5	M14x1,5	12	6	34	12	12	0,076
AE M20x1,5 12S/M16x1,5 8S	S	27	M20x1,5	M16x1,5	12	8	34	12	12	0,076
AE M20x1,5 12S/M18x1,5 10S	S	27	M20x1,5	M18x1,5	12	10	34	12	12	0,080
AE M20x1,5 12S	S	22	M20x1,5	M20x1,5	12	12	34	13	13	0.061
AE M22x1,5 14S/M18x1,5 10S	S	27	M22x1,5	M18x1,5	14	10	36	14	12	0,086
AE M22x1,5 14S/M20x1,5 12S	S	27	M22x1,5	M20x1,5	14	12	36	14	12	0,088
AE M22x1,5 14S	S	24	M22x1,5	M22x1,5	14	14	38	14	14	0,083
AE M24x1,5 16S/M20x1,5 12S	S	27	M24x1,5	M20x1,5	16	12	36	16	12	0,086
AE M24x1,5 16S/M22x1,5 14S	S	27	M24x1,5	M22x1,5	16	14	39	16	14	0,096
AE M24x1,5 16S	S	27	M24x1,5	M24x1,5	16	16	38	13	13	0,099
AE M30x2,0 20S/M18x1,5 10S	S	32	M30x2,0	M18x1,5	20	10	40	16	12	0,138
AE M30x2,0 20S/M20x1,5 12S	S	32	M30x2,0	M20x1,5	20	12	40	16	12	0,140
AE M30x2,0 20S/M22x1,5 14S	S	32	M30x2,0	M22x1,5	20	14	42,5	16	14	0,148
AE M30x2,0 20S/M24x1,5 16S	S	32	M30x2,0	M24x1,5	20	16	43	16	12	0,152
AE M30x2,0 20S	S	32	M30x2,0	M30x2,0	20	20	44	16	16	0,158
AE M36x2,0 25S/M24x1,5 16S	S	41	M36x2,0	M24x1,5	25	16	48	18	12	0,262
AE M36x2,0 25S/M30x2,0 20S	S	41	M36x2,0	M30x2,0	25	20	48	18	16	0,266
AE M36x2,0 25S	S	41	M36x2,0	M36x2,0	25	25	50	18	18	0,272
AE M42x2,0 30S/M30x2,0 20S	S	46	M42x2,0	M30x2,0	30	20	52	20	16	0,344
AE M42x2,0 30S/M36x2,0 25S	S	46	M42x2,0	M36x2,0	30	25	54	20	18	0,363
AE M42x2,0 30S	S	50	M42x2,0	M42x2,0	30	30	54	20	20	0,396
AE M52x2,0 38S/M36x2,0 25S	S	55	M52x2,0	M36x2,0	38	25	58	22	18	0,542
AE M52x2,0 38S/M42x2,0 30S	S	55	M52x2,0	M42x2,0	38	30	60	22	20	0,561
AE M14x1,5 6S/M12x1,5 6L	L/S	19	M14x1,5	M12x1,5	6	6	32	12	12	0,037
AE M20x1,5 12S/M14x1,5 8L	L/S	27	M20x1,5	M14x1,5	12	8	34	12	12	0,074
AE M20x1,5 12S/M22x1,5 15L	L/S	24	M20x1,5	M22x1,5	12	15	32	12	14	0,061
AE M30x2,0 20S/M27x2,0 18L	L/S	32	M30x2,0	M27x2,0	20	18	42,5	16	16	0,146
AE M36x2,0 25S/M27x2,0 18L	L/S	41	M36x2,0	M27x2,0	25	18	48	18	16	0,249
AE M36x2,0 25S/M33x2,0 22L	L/S	41	M36x2,0	M33x2,0	25	22	48	18	18	0,254
AE M45x2,0 35L/M42x2,0 30S	L/S	50	M45x2,0	M42x2,0	35	30	54	16	20	0,404
AE M52x2,0 38S/M48x2,0 35L	L/S	55	M52x2,0	M48x2,0	32	30	60	22	22	0,562
